电解法生产氯酸钾

---

电解法制氯酸钾的工艺流程见图6－6－6。

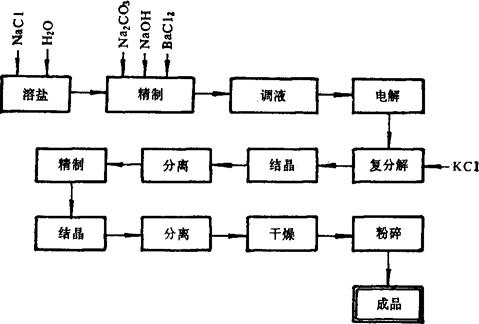

图6－6－6 电解法制氯酸钾工艺流程示意图

用精制饱和盐水在电解槽内通直流电，电解后可得NaClO₃溶液，将此溶液与KCl进行复分解反应，便得到氯酸钾溶液。然后进行冷却结晶、固液分离、精制、干燥和粉碎等工序，得到产品氯酸钾。

1．盐水精制 将食盐溶成饱和盐水，并加入NaOH、Na₂CO₃和BaCl₂，除掉Ca²⁺、Mg²⁺和SO₄^2－等杂质。精制的盐水用盐酸中和过量的碱，调节pH=6～7，并加入红矾钠，使精制盐水中含Na₂Cr₂O₇为1．5～2．0g／L，防止C1O－的还原。

2．电解 精制后的盐水中含NaCl 300～320g／L，以石墨(或陶基二氧化铅，TiRu金属)作阳极，以普通软钢作阴极，极间距离为2～4mm，在温度为40～90℃、pH为6．7的条件下进行电解。当电解液中NaClO₃含量达到400g／L时，停止电解，将电解液送至下一工序。电解工序反应如下：

3．除溴和次氯酸根 将电解完成液加盐酸酸化并加热至110℃，在除溴塔内用空气将溴和次氯酸根吹除，减少产品中的溴酸盐，避免ClO－对设备的腐蚀。

4．复分解反应 除溴后的氯酸钠溶液，加入略低于理论量的KCl，在60℃温度下搅拌反应，生成KClO₃。

NaClO₃+KCl=KClO₃+NaCl

5．冷却结晶 复分解反应后的溶液，进行冷却结晶，便得到粗品KClO₃。冷却温度为45℃左右。母液经蒸发浓缩后析出NaCl，送化盐工序循环使用。

6．氯酸钾精制 经离心脱水后的粗品KClO₃，在精制槽内加水，并通入蒸汽，使结晶溶解，再进行冷却结晶，便得到精制KClO₃。母液返回复分解槽。

7．干燥与粉碎 脱水后的精制KClO₃经干燥后，粉碎至120目以下，包装，即为成品。
