电缆支架、桥架工程质量通病及预防措施

---

1．电缆支托架全长接地不良好、有遗漏。预防办法为：电缆支托架全长均应做良好的接地，且应焊点饱满、防腐完整。

2．电缆沟内支(托)架安装歪斜、松动，接地扁铁截面不符合规定，焊接不合格。预防办法为：安装电缆沟内支(托)架应在技术交底中强调先弹线找好固定点，预埋件固定坐标应准确，使用金属膨胀螺栓固定时，要求螺栓固定位置正确，接地扁铁应正确选择截面，焊接安装符合工艺要求。

3．镀锌电缆桥架用电气焊连接或开孔，毛刺未处理。预防办法为：严禁用电气焊连接或开孔，应用配套的连接板或钻孔，且将毛刺清除干净。

4．电缆桥架的支吊架间距大、歪斜、固定不牢。预防办法为：安装电缆桥架前应根据现场情况进行放线定位，桥架每段长度一般为2m，进行直线段安装时，每段的中间位置应设置一个支吊架，应安装端正，连接牢固可靠。

5．常见质量通病图片

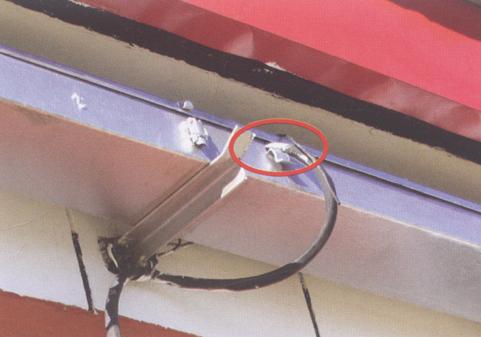

4－4－1 桥架用火焊

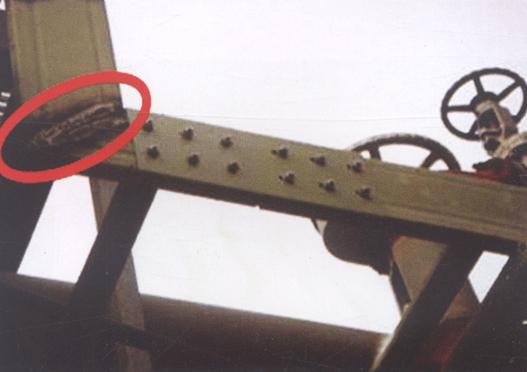

4－4－2 桥架用火焊

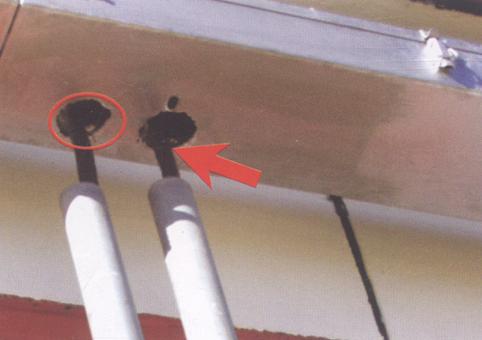

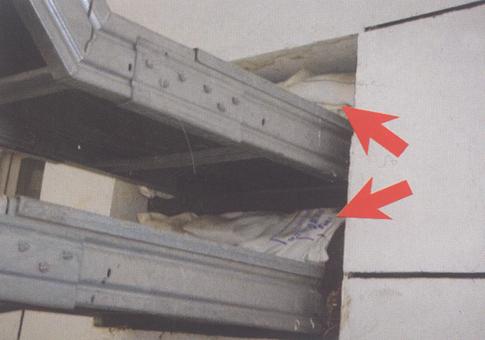

4－4－3 电缆桥架气割开孔、不封堵

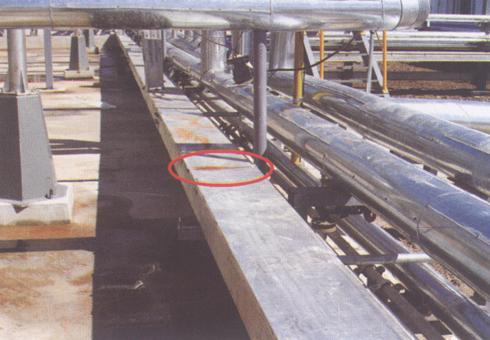

4－4－4 桥架变形，支架偏移

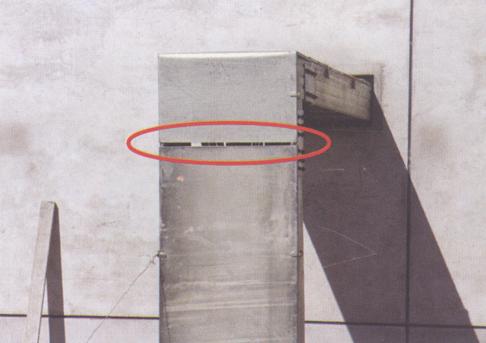

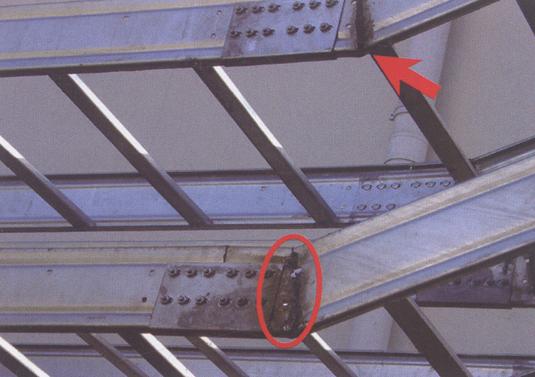

4－4－5 桥架缝隙大

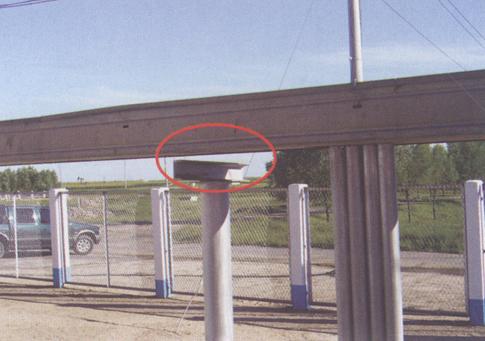

4－4－6 桥架支架过窄

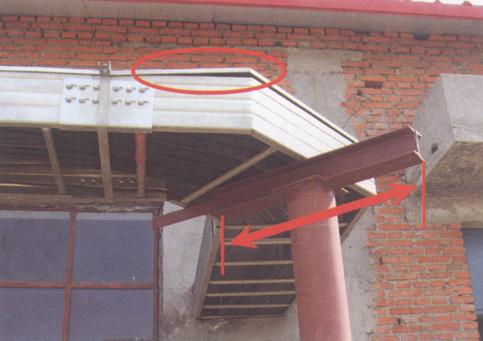

4－4－7 桥架悬空

4－4－8 镀锌桥架锈蚀

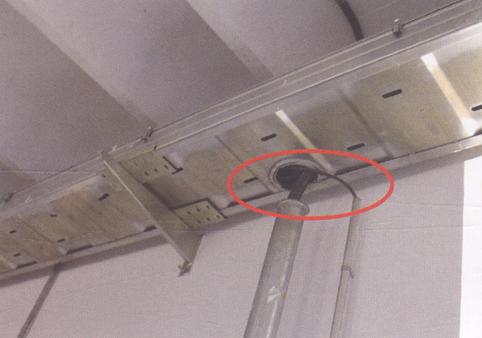

4－4－9 桥架穿墙封堵不严

4－4－10 电缆出桥架未穿管

4－4－11 电缆外皮受损

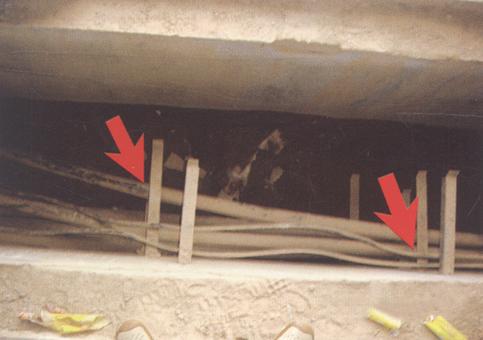

4－4－12 电缆沟托架变形

4－4－13 托架污染严重

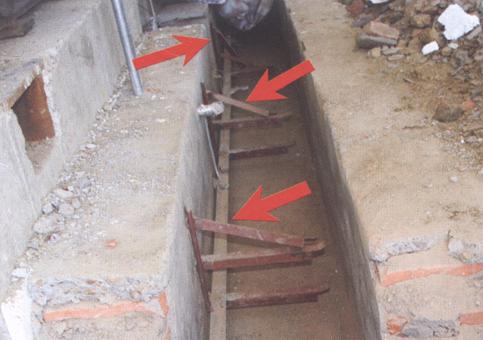

4－4－14 支架未接地，高压电缆未敷在上部
