电力电容器

---

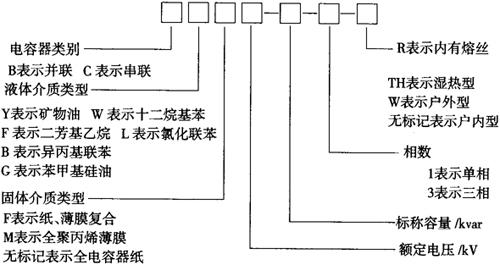

电力电容器型号及含义：

电容器由外壳和芯子组成。外壳用薄钢板密封焊接而成。外壳盖上焊有出线瓷套，在两侧壁上焊有供安装的吊襻，一侧吊襻上装有接地螺栓。

芯子由若干个元件和绝缘件叠压而成。元件用电容器纸或膜纸复合或纯薄膜作介质和铝铂作极板卷制而成。为适应各种电压，元件可接成串联或并联。

在电压1．05kV及以下的电容器内，每个元件上都串有一个熔丝(桂林电力电容器厂生产的电压6．3或11／kV、容量100kvar及以上和电压10．5kV、容量200kvar以上电容器内，每个元件也串有熔丝)。

电容器内部设有放电电阻，电容器自电网断开能自行放电。一般情况下，10min后即可降至75V以下。

电力电容器的主要用于补偿电力网中的无功功率。按照联接方式，电力电容器补偿分为两种型式，串联补偿与并联补偿。串联补偿是将电容器串联在线路中，利用容抗和感抗对交流电具有相反作用的原理，以减少线路中由于感抗造成的电压损失，提高负载端的电压，增加线路的输送容量。并联补偿是将电容器与无功功率较大的负载并联，从而减少总线路的无功电流，提高功率因数。并联电容器进行无功功率补偿的原理见图3－1。图中为电源电压相量，为流过负载的电流相量，因为电容器与负载并联，因此并联电容器前、后负载中的电流不变。并联电容器前负载中的电流即为线路中的总电流。并联电容器后，电容器中的电流比电源电压超前90°相位。而线路中的总电流为负载中的电流相量与电容器中电流相量之和。即=+。运用矢量相加的法则，可知，并联电容器后，由于电容的补偿作用，使总电流中的无功分量减少了，线路的功率因数提高了。

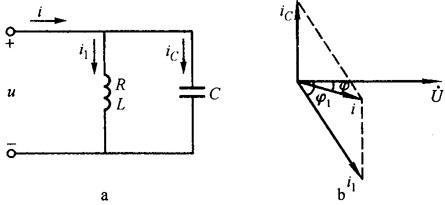

图3－1 电容器与电感性负载并联以提高功率因数

a．电路图 b．相量图

电容器外形见图3－2、图3－3。

图3－2 单相并联电容器外形尺寸

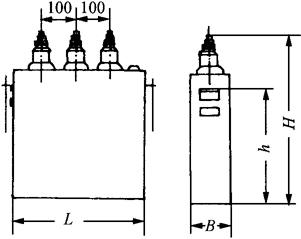

图3－3 三相并联电容器外形尺寸

串联补偿电容器技术数据见表3－15。

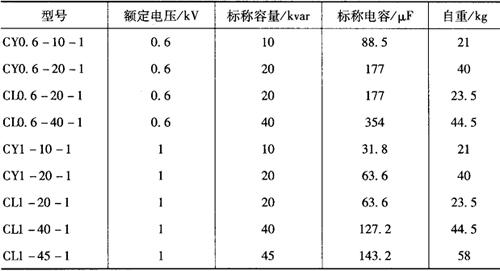

表3－15 串联补偿电容器技术数据

并联补偿电容器对配电系统进行补偿共有5种方式，各种方式及特点见表3－16。高压补偿线路图见图3－4，低压分组补偿接线图见图3－5，低压个别补偿接线见图3－6。

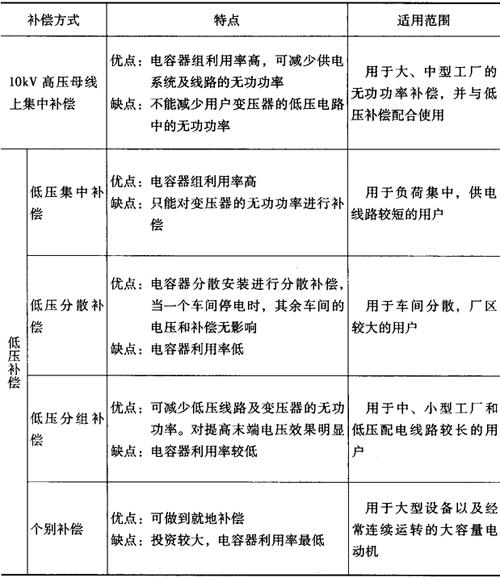

表3－16 5种并联补偿方式特点及适用范围

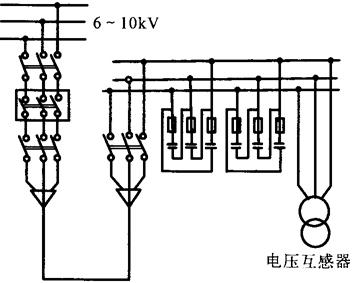

图3－4 装在变电所6～10kV母线上的电容器接线

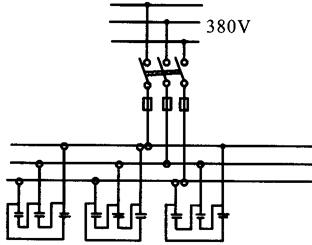

图3－5 装在配电变压器低压侧电容器的接线

图3－6 装在电动机旁的电容器接线

并联电容器技术数据见表3－17。

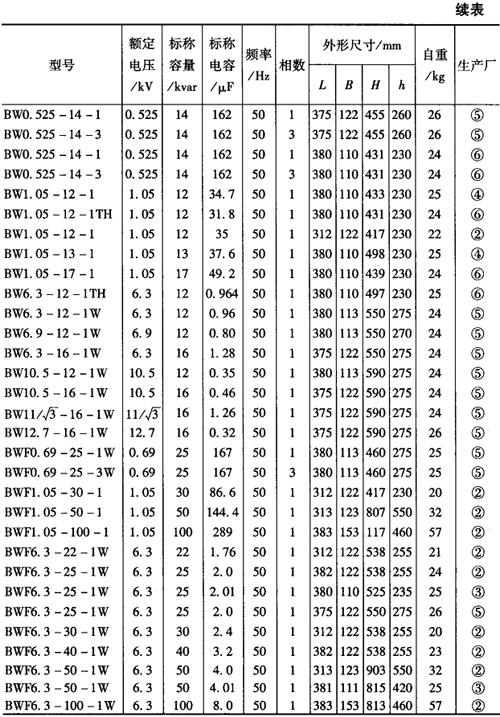

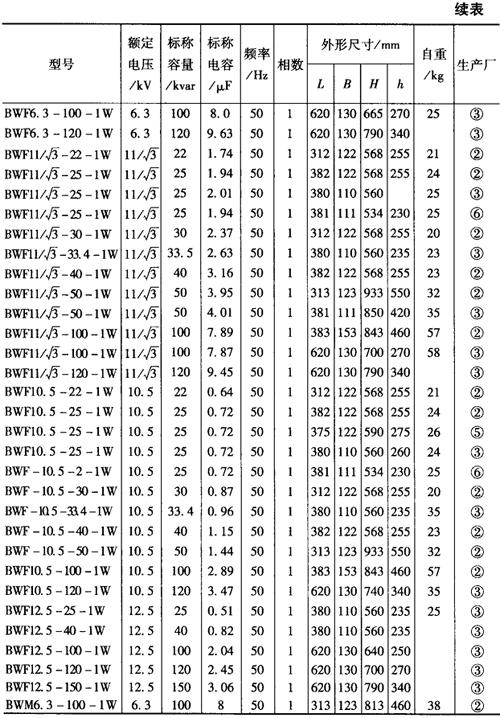

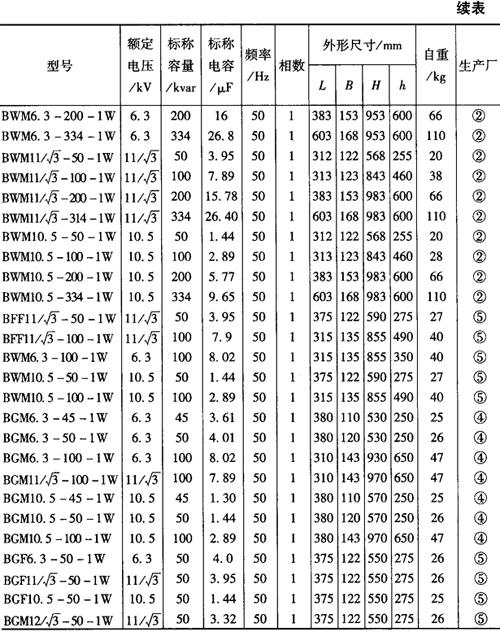

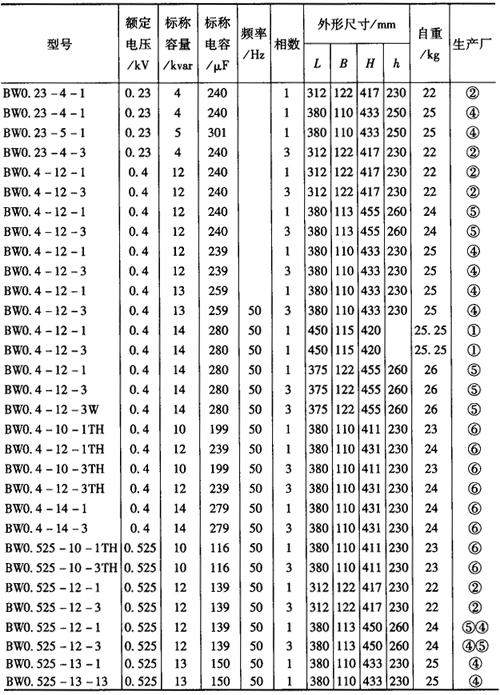

表3－17 并联电容器的主要技术数据

注：①西安电力电容器厂；②桂林电力电容器厂；③北京电力电容器厂；④无锡电力电容器厂；⑤锦州电力电容器厂；⑥上海电机厂电容器分厂。
