电力变压器的继电保护装置

---

电力变压器常用的继电保护有过电流保护、电流速断保护、气体保护和过负荷保护等。电力变压器继电保护装置的选用见表4－21。

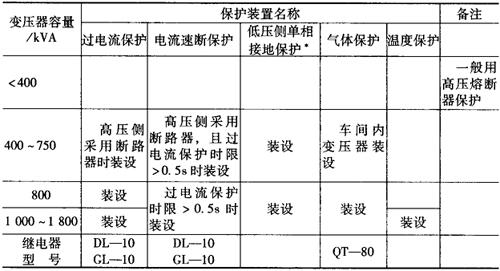

表4－21 电力变压器的继电保护装置及选用

注：*绕组为Y，yn0联结、低压侧中性点接地的配电变压器，当利用高压侧的过电流保护兼作低压侧单相接地保护，或利用低压侧的三相过电流保护不能满足灵敏性要求时，应装设变压器低压侧中性线上的零序电流保护。当变压器低压侧有分支线时，宜有选择地切除各分支线的故障。

对容量在1000kVA以下，高压侧电压为6～35kV单台运行的降压变压器一般采用熔断器保护变压器，低压侧可不装断路器和自动空气开关。

容量在1000kVA以下，高压侧装设断路器时，应装设电流速断保护装置作为变压器的主保护，过电流保护装置作为后备保护。当过电流的保护装置的动作时间低于或等于0．7s时，也可以不装电流速断保护。

容量在1000kVA及以上的变压器(车间内降压变压器320kVA以上)，除了用上述保护装置外，应设瓦斯保护装置。轻瓦斯动作于信号，重瓦斯既可作用于跳闸，又可作用于信号。

容量在10000kVA以上或两台6300kVA以上并联运行的变压器，应装设纵联差动保护装置作为主保护，过电流保护装置作为后备保护，而且在灵敏度不足时，加设低电压起动。过负荷保护作用于信号，瓦斯保护仍作用于信号和跳闸。

关于防止电力变压器各种短路故障及不正常工作状态的保护装置，见表4－22。

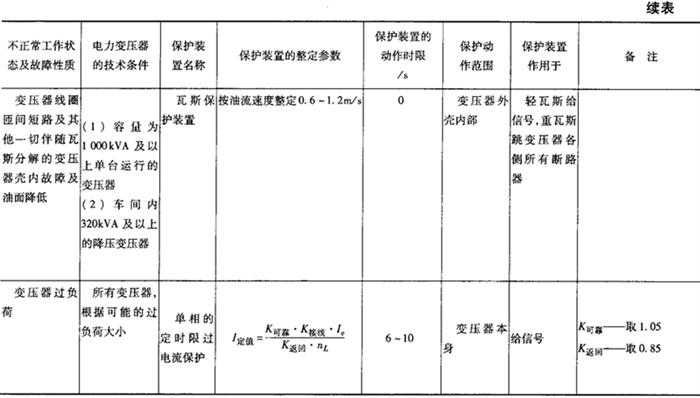

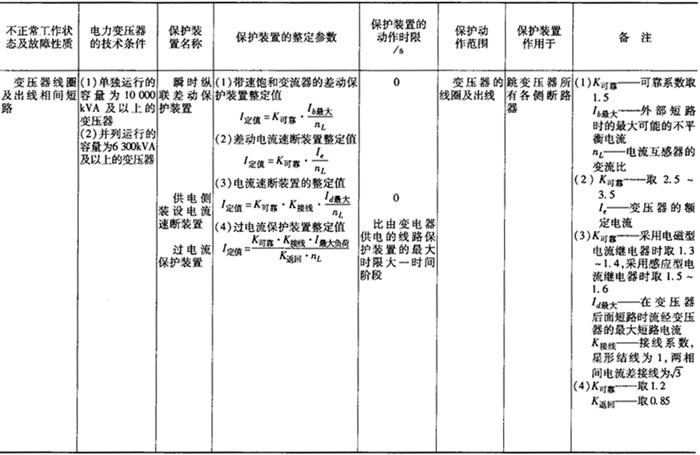

表4－22 防止电力变压置各种短路故障及不正常工作状态的保护装置
