瓦楞纸板及纸箱

---

(一)纸箱分类和代号

瓦楞纸箱按瓦楞纸板的种类、内包装商品的质量及箱内综合尺寸(长、宽、高之和)分为三类。其中，一类主要用于出口及贵重物品的包装，二类用于内销产品包装，三类则用于短途运输及廉价商品的包装。

纸箱代号规范化表示为：

例：某纸箱代号为BD－2．1，表示是双瓦楞纸板箱，属二类内销用。由序号1可从表5－4－15GB6543－86中查得最大综合尺寸为1000mm，内装物最大重量为15kg，并可从表5－4－16，5－4－17中查出相应的技术条件。表5－4－15为瓦楞纸板箱代号。

表5－4－15 瓦楞纸箱纸板代号(GB6543－86)

注：1类纸板主要用于制造出口及贵重物品的运输纸箱；2类纸板主要用于制造内销运输纸箱；3类纸板主要用于制造短途、低廉商品的运输纸箱。

(二)瓦楞纸板技术指标

1．出口产品包装用瓦楞纸板技术指标

见表5－4－16。

表5－4－16 出口产品包装用瓦楞纸板技术指标(GB5033－85、GB5034－85)

2．瓦楞纸板技术指标

见表5－4－17。

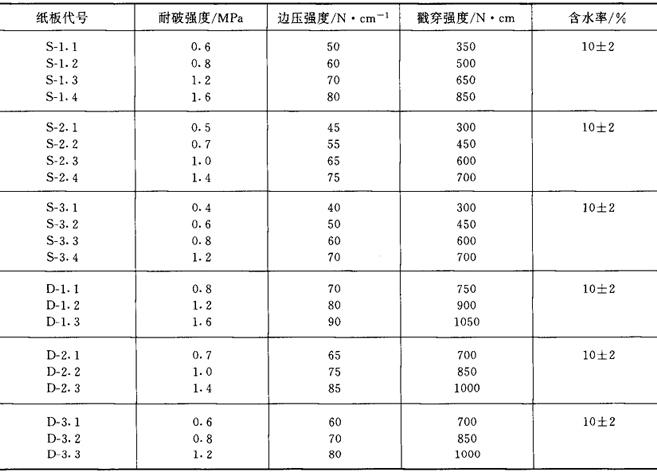

表5－4－17 瓦楞纸板技术指标(GB6544－86)

(三)瓦楞纸箱

1．技术要求

(1)制造瓦楞纸箱所使用的瓦楞原纸其各项技术指标应符合GB13023－91《瓦楞原纸》的有关规定。

(2)挂面纸其各项技术指标应符合GB13024－91《箱纸板》的有关规定。

(3)钉合瓦楞纸箱使用带有镀层的低炭钢扁丝，扁丝不应有锈斑、剥层、龟裂或其他使用上的缺陷。

(4)粘合瓦楞纸箱使用乙酸乙烯乳液或具有相同粘合效果的其他粘合剂。

(5)箱体方正，表面不允许有明显的损坏和污迹，切断口表面裂损宽度不超过8mm。

(6)箱面印刷图字清晰，深浅一致，位置准确，必须在箱盖内印刷纸箱制造厂名称或代号。

(7)纸箱接头钉合搭接舌边宽度35～50mm，金属钉应沿搭接部分中线钉合，采用斜钉(与纸箱立边成45°角)或横钉，箱钉应排列整齐、均匀，单排钉距不大于80mm，钉距均匀，头尾钉距底面压痕边线不大于20mm。钉合接缝应钉牢、钉透，不得有叠钉、翘钉、不转角等缺陷。

(8)纸箱接头粘合搭接舌边宽度不小于300mm，粘合剂使用乙酸乙烯乳液或具有相同粘合效果的其他粘合剂。粘合接缝的粘合剂涂布应均匀充分，以致面纸分离时接缝依然粘合不分，同时，也不应有多余的粘合剂溢出接缝。

(9)瓦楞纸箱的压痕线宽度，单瓦楞纸箱不大于12mm，双瓦楞纸箱不大于17mm，折线居中，不得有破裂断线，箱壁不允许有多余的压痕线。

(10)瓦楞纸箱摇盖经开、合180°往复6次以上，1、2类箱面层和里层都不得有缝，3类箱板外面层不得有裂缝，内面层缝长度总和不得大于70mm。

(11)瓦楞纸箱可根据供需双方的协定进行表面防潮处理。

(12)瓦楞纸箱的机械性能包括压强度、耐冲击强度、抗转载强度等，在每种具体产品用瓦楞纸箱的标准或技术要求中，明确规定或由供需双方商定。

2．瓦楞纸箱抗压强度计算

瓦楞纸箱抗压强度计算公式很多，大体上可分为两类：一类是根据瓦楞原纸，即面纸和芯纸的强度来进行计算；另一类则是直接根据瓦楞纸板的强度进行计算。

(1)瓦楞纸箱抗压强度值p(MPa)不应小于按下式所得的计算值：

式中 K——强度保险系数；

G——瓦楞纸箱所装货物的质量，kg；

H——堆码高度，cm；

h——箱高，cm；

S——箱底面积，cm²。

强度系数K根据纸箱所装货物的贮存期和贮存条件决定：

贮存期小于30d K=1．6

贮存期30～100d K=1．65

贮存期100d以上 K=2

(2)Wolf公式：以瓦楞纸板的重直抗压强度和瓦楞纸板的厚度作为瓦楞纸板的参数，以箱体周长、长宽比和高度作为标志纸箱结构的因素，来计算瓦楞纸箱的抗压强度。

式中 p——瓦楞纸箱抗压强度，MPa；

p_m——瓦楞纸板的纵向抗压强度，MPa；

t——瓦楞纸板厚度，cm；

Z——纸箱周长度，cm；

H——纸箱高度，cm；

R_L——纸箱长宽比。

(3)Makee公式：基于纸箱的抗压强度随纸箱周长的平方根变化而导出。

式中 p——瓦楞纸箱抗压强度，MPa；

t——瓦楞纸板厚度，cm；

Z——纸条周长度，cm。

3．瓦楞纸箱的运输和贮存

瓦楞纸箱的运输和贮存应避免受到雨淋、曝晒、受潮和污染，仓储时距地面高度大于150mm。
