熔化极气保焊供气与冷却系统

---

1．供气系统

图5－39是CO₂气供气系统示意图。对于氩气可以不用干燥器，对于混合气体，还要装气体混合装置。对于双层保护气保焊，需用两套独立装置供气。

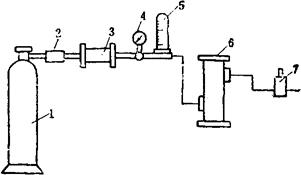

图5－39 供气系统示意图

1－气源 2－预热器 3－高压干燥器 4－减压阀 5－气体流量计 6－低压干燥器 7－气阀

2．冷却水系统

由水箱、水泵、冷却水管及水压开关组成。水压开关串联在起动电路中，若水压不足，焊机不能起动，它就能可靠地保护了焊枪，不致因缺水而烧坏。
