漂白塔

---

1．结构

CEH三段漂的末段次氯酸盐漂一般在降流式漂白塔中进行，降流式漂白塔的结构与碱化塔相同，多用混凝土塔体，内衬耐酸砖，也可作贮浆塔使用，见图6－6－20和图6－6－21。待漂浆料入塔前需与漂液混合均匀。搅拌设备为单辊或双辊混合器。

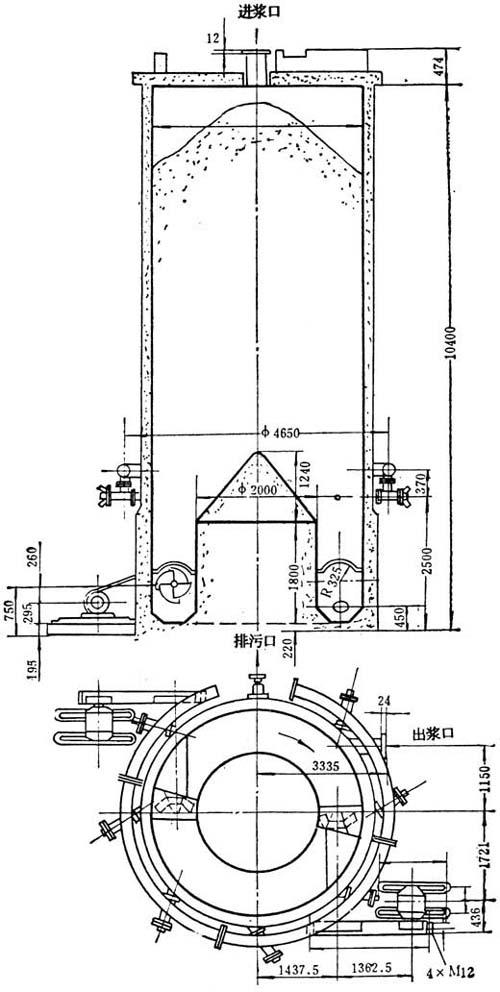

图6－6－20 降流式漂白塔(一)

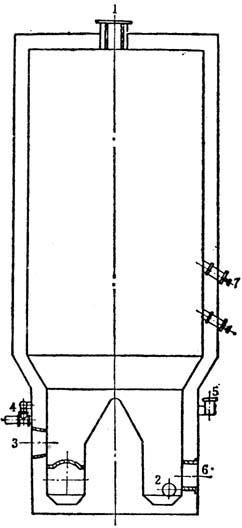

图6－6－21 降流式漂白塔(二)

1－进浆口 2－出浆口 3－液位计接口 4－针形阀 5－清水进口 6－人孔 7－测温点

2．主要技术特征

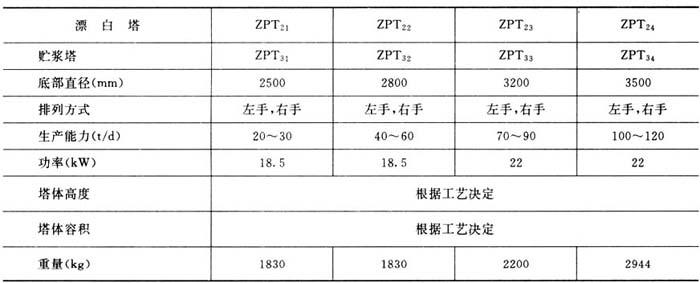

表6－6－9为上海化工机械厂生产的ZPT型降流式漂白塔(贮浆塔)的技术参数。

表6－6－9ZPT 型降流式漂白塔

3．设备防腐材料

(1)浆液混合器

与浆料接触部分内衬硬质橡胶，搅拌辊用钼钛不锈钢。

(2)漂白塔

混凝土塔体内衬耐酸砖，用聚酯树脂勾缝贴砖。钢板塔体内衬硬质橡胶，萨冉树脂。

4．漂白塔的主要配件

(1)针形阀

是一个单向阀与注水喷嘴的组合体。

当阀内压力低于某一范围时，阀体处于关闭状态，阀头借弹簧之力紧压在喷水嘴上，防止塔内浆料倒流。

若阀内压力大于弹簧的压力时，活塞拉动阀头，打开喷水嘴，针形阀向塔内注水。注水的压力与流量通过弹簧压力来调节。

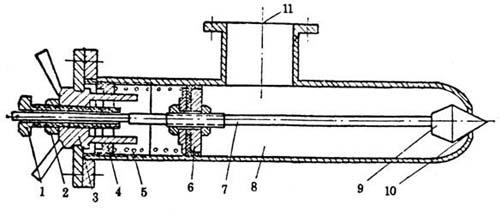

图6－6－22 针形阀

1－调节螺杆 2－螺母 3－调正轮 4－调整座 5－弹簧 6－活塞 7－阀杆 8－阀筒 9－阀头 10－喷嘴 11－压力水入口

(2)螺旋推进器

漂白塔主要配件。其原理与浆池推进器相同。漂白用的推进器应做防腐处理，常用衬硬橡胶推进器。国内漂白推进器有Φ600mm和Φ750mm两种规格。
