滑板式抽芯结构

---

将驱动滑块运动的斜导柱用导板上的斜滑槽代替，让滑块尾部的导销沿斜滑槽运动，从而构成侧向分型或抽芯机构。这类机构如图4-120所示，开模时，滚轮4沿斜滑槽运动，驱动滑块完成抽芯动作，塑件由顶杆顶出。图4-121为斜滑槽延迟抽芯机构，因为型芯1贯穿滑块2，开模时轴3先在导板4的直槽内运动，这时滑块不动，在滑块的作用下，型芯1脱离塑件，此时轴3进入导板4的斜槽，驱动滑块完成侧抽芯。

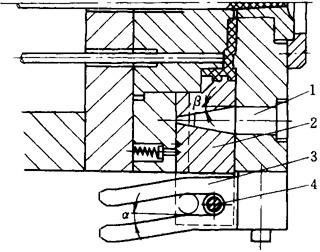

图4-120 滑板式抽芯机构

1—锁紧销 2—滑块 3—导板 4—滚轮

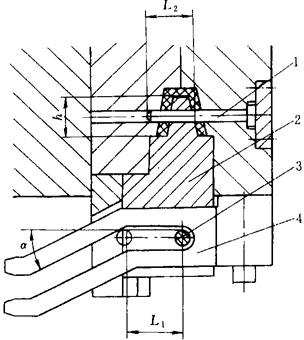

图4-121 斜滑槽延迟抽芯机构

1—型芯 2—滑块 3—轴 4—导板

图4-122为顶出式滑板抽芯。滑板3用螺钉紧固于动模板1上，顶出过程中，推件板4沿顶出方向移动，与此同时，装入型芯5上的轴2沿滑板3上的滑槽滑动，从而完成对型芯5的抽芯。

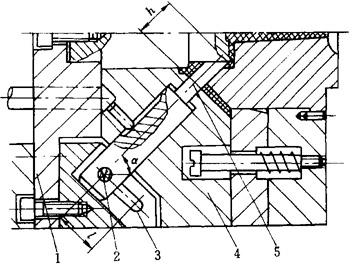

图4-122 顶出式滑板抽芯机构

1—动模板 2—轴 3—滑板 4—推件板 5—型芯

图4-123为燕尾形滑板抽芯机构。滑块2可在推件板1的T形槽内滑动，滑板4用螺钉紧固于定模板的侧面，开模过程中，在滑板4外侧斜面作用下使滑块2移动，完成侧抽芯动作。

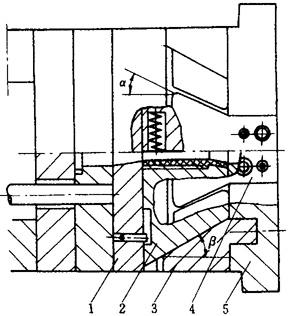

图4-123 燕尾形滑板抽芯机构

1—推件板 2—滑块 3—锁紧块 4—滑板 5—定模座板
