油杯的安装

---

油杯是安装在导靴上给导轨和导靴润滑的自动润滑装置。安装油杯应在井道清洁工作结束后进行，否则会给工作增加难度，还得清洁导轨。

油杯分对重和轿厢两种油杯，安装要求如下：

对重油杯安装在对重导靴上，安装后油毡应紧贴导轨，并且油杯相对于导轨左右分中，前侧和导轨顶面有间隙，如图7．8－1、图7．8－3所示。

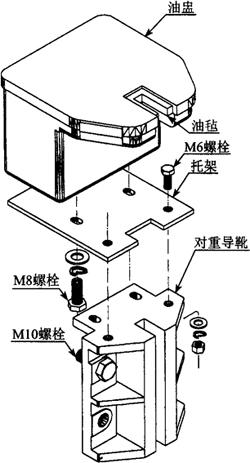

图7．8－1 安装对重导轨油杯

轿厢油杯安装在轿架上横梁的导靴上，安装后油毡应紧贴导轨，并且油杯相对于导轨左右分中，前侧和导轨顶面有间隙，如图7．8－2、图7．8－3所示。

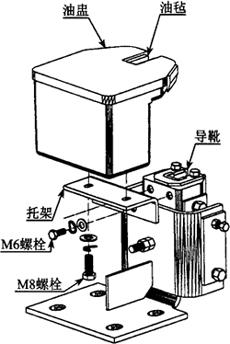

图7．8－2 安装导轨轿厢油杯

图7．8－3 导轨油杯安装示意
