水闸的水力计算

---

水闸多采用平底板，因此具有宽顶堰流的水力性质。

关于宽顶堰淹没出流的界限，见图2－7－58。根据试验，通常取为：

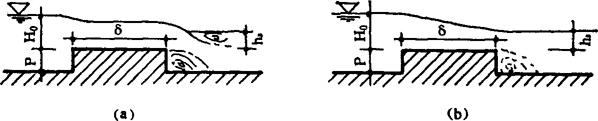

图2－7－58 宽顶堰淹没出流的界限

(a)宽顶堰自由出流 (b)宽顶堰淹没溢流

式中 h_s——从堰顶起算的下游水深(m)

(一)自由出流流量公式：

(二)淹没出流流量公式

式中 Q——流量(m³／s)

b——闸孔净宽(m)

h_s——闸上水深(m)

m——流量系数，查表(2－7－22)

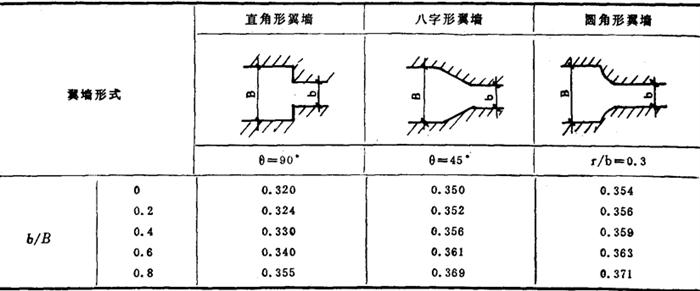

表2－7－22 流量系数(m)表

ε——侧收缩系数

α——墩形系数，矩形边缘α=0．19，圆形边缘α=0．1

P——宽顶堰顶高(m)

B——堰上游距堰3H至4H处的宽度(m)

H——堰上水头(m)

σ_s——淹没系数(查表2－7－23)

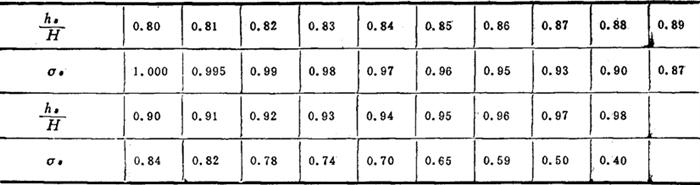

表2－7－23 宽顶堰淹没系数(σ_s)表

Φ_s——淹没流的流速系数

H_o——计入行近流速的闸上水头(m)
