横断面测量及绘制

---

1．横断面测量

横断面测量的任务是测量与道路中心线上各个里程桩和加桩垂直方向上地面的高程变化情况。具体方法是：在中心线附近安置水准仪，后视较近的里程桩或加桩的水准尺，得到视线高程；在与中心线垂直方向线上的高程变化处立水准尺，读出这些点上水准尺读数，用视线高减去这些点上水准尺读数即得高程。

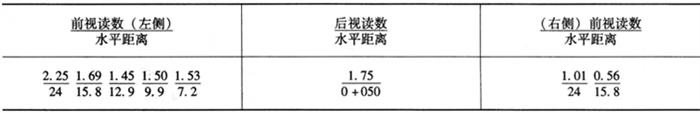

表14－2 横断面测量记录

注：表中记录的“左”“右”表示该点在中心线前进方向的左或右，其后的数字表示该点距中心线的距离。

2．横断面图的绘制

横断面图是根据横断面测量成果绘制而成的(图14－25)。绘图时，以中线地面高程为准，以水平距离为横坐标，以高程为纵坐标，将地面特征点绘在毫米方格纸上，依次连接各点即成横断面的地面线。

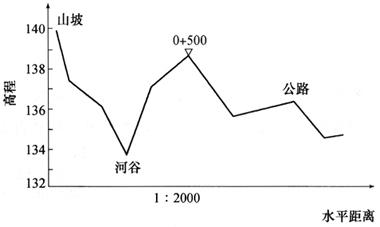

图14－25 横断面图
