模具常用材料

---

(一)常用模具钢的力学性能(表4．1－2)

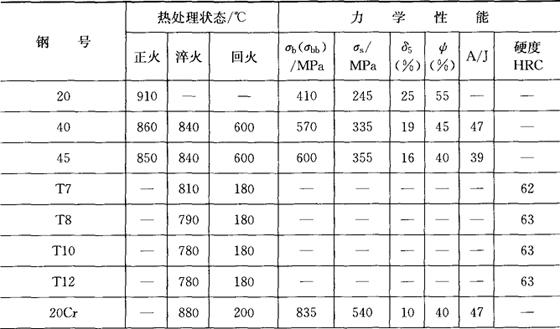

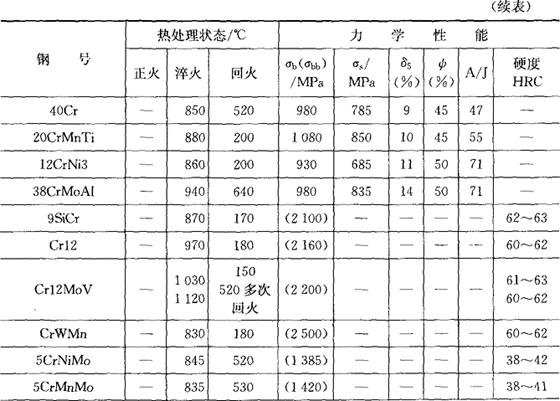

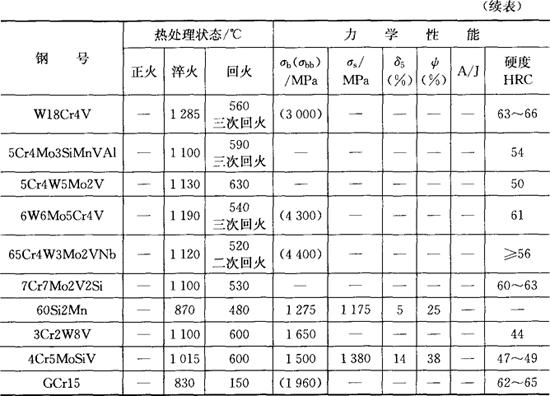

表4．1－2 常用模具钢的力学性能

(二)各类模具常用材料及硬度要求

1．冷冲压模具常用材料及硬度要求(表4．1－3)

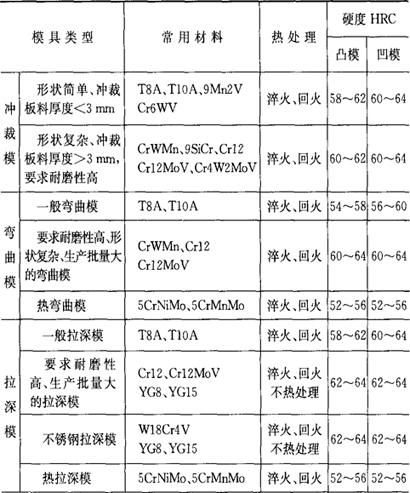

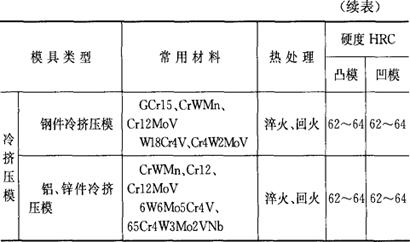

表4．1－3 冷冲压模具常用材料及硬度要求

2．塑料模常用材料及硬度要求(表4．1－4)

表4．1－4 塑料模常用材料及硬度要求

3．压铸模常用材料及硬度要求(表4．1－5)

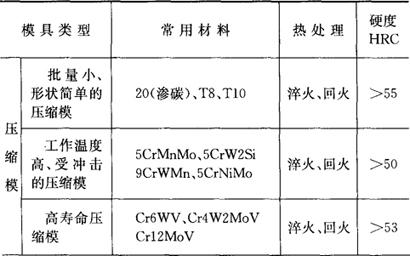

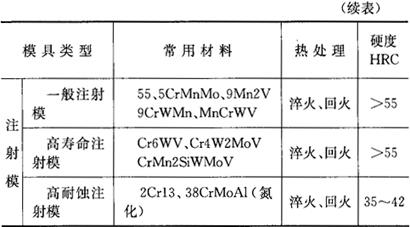

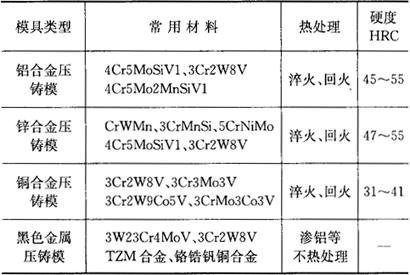

表4．1－5 压铸模常用材料及硬度要求

4．锻模常用材料及硬度要求(4．1－6)

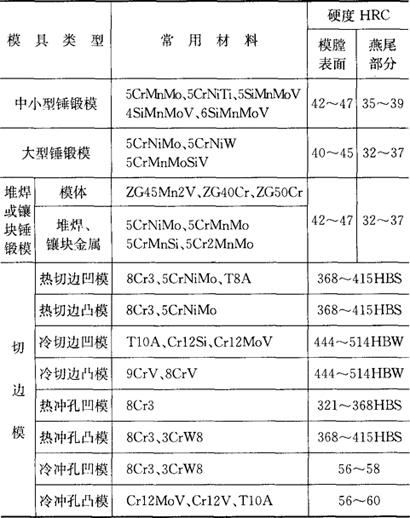

表4．1－6 锻模常用材料及硬度要求

5．粉末冶金模常用材料及硬度要求(表4．1－7)

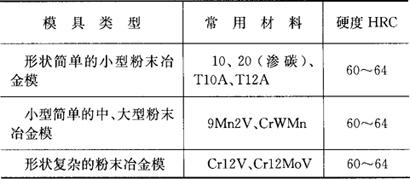

表4．1－7 粉末冶金模常用材料及硬度要求

6．模具附件常用材料及硬度要求(表4．1－8)

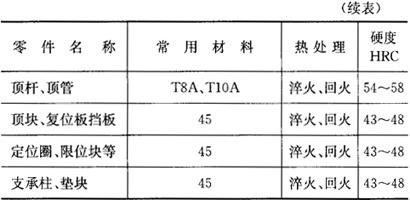

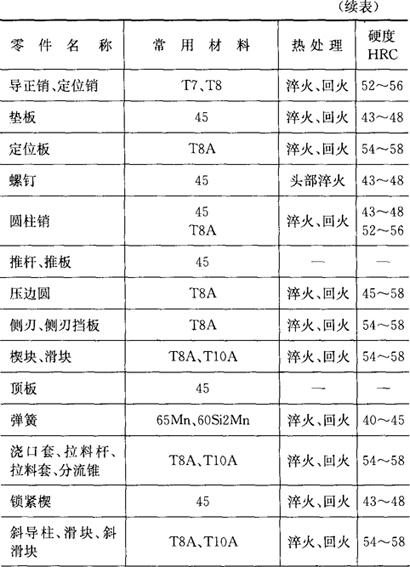

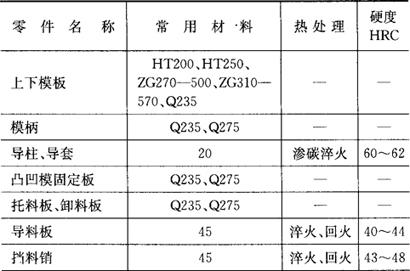

表4．1－8 模具附件常用材料及硬度要求

7．其他模具用金属材料

(1)低熔点合金

低熔点合金是指熔点在300℃以下的合金。用这类材料制造模具具有周期短、成本低、工艺简单、无需机械加工等优点。常用来制造塑料模、拉深模和成型模。常用低熔点合金的化学成分和性能见表4．1－9。

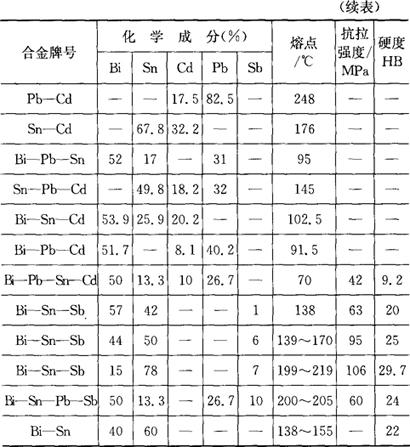

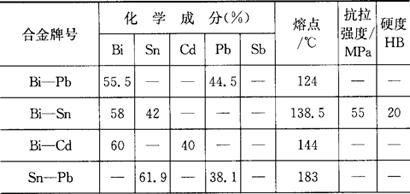

表4．1－9 低熔点合金的化学成分及性能

(2)铜基合金

铜基合金具有良好的导热性、尺寸稳定性和加工性能(可冷挤压成型，型腔表面粗糙度极好)，适用于制造有色金属压铸模、不锈钢拉深模、塑料模等模具。常用铜基合金模具材料的化学成分及固溶时效处理后的力学性能见表4．1－10。

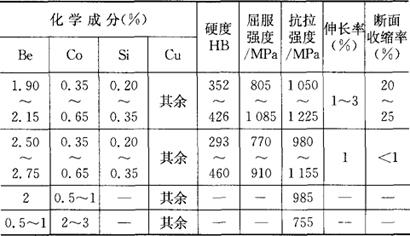

表4．1－10 常用铜基合金模具材料的化学成分及力学性能

(3)高温合金模具材料

主要包括铁基高温合金、镍基高温合金和钴基高温合金。工作温度可达650～1100℃，广泛用于制造铜热挤压模、钛合金热压成型模等。其化学成分和工作温度见表4．1－11。

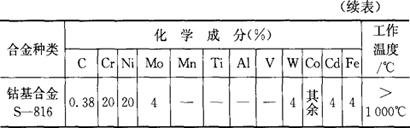

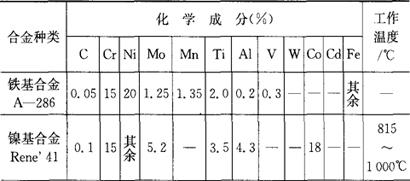

表4．1－11 化学成分和工作温度
