板式输送机

---

(一)板式输送机的分类

(1)按输送机的安装形式，可分为：固定式和移动式。

(2)按输送机的布置形式，可分为：水平型、倾斜型、水平－倾斜型、倾斜－水平型、水平－倾斜－水平型。

(3)按牵引构件的结构形式，可分为：套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式。

(4)按牵引链的数量，可分为：单链式和双链式。

(5)按底板的结构型式，可分为：鳞板式(有挡边波浪型、无挡边波浪型、有挡边深型等)和平板式(有挡边平型和无挡边平型等)。

(6)按输送机的运行特征，可分为：连续式和脉动式。

(7)按驱动方式，可分为：电动机械驱动式及液力驱动式。

(二)板式输送机的设计计算

1．底板宽度的计算

(1)输送散状物料时

①对于无挡边的底板宽度按式(2－8－45)确定

式中 B——底板宽度(m)

Q——输送量(t／h)

v——链条速度(m／s)

γ——物料密度(t／m³)

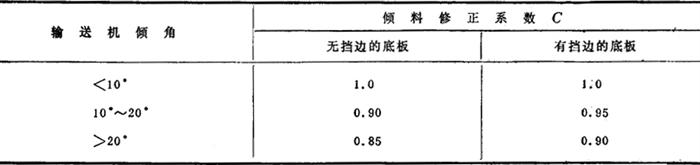

C——输送机倾斜的修正系数，见表2－8－38。

表2－8－38

φ——物料在输送机上的堆积角(度)，通常取φ=0．4ρ(ρ为物料在静止状态下的堆积角)

②对于有挡边的底板宽度，按式2－8－46确定

式中 h——挡边高度(m)

Ψ——挡边高度利用系数，一般取Ψ=0．65～0．75；对于均匀地分布在底板上的大块物料，Ψ=0．8～0．85。

由式2－8－45和2－8－46算得的底板宽度，必须根据物料的尺寸，按下列的关系式加以校核；

对于混合物料： B≥1．7a′+200 (2－8－47)

对于分选过的物料： B≥2．7a′+200 (2－8－48)

式中 B——底板宽度(mm)

a′——物料中的最大块度(mm)，见表2－8－39

表2－8－39

(2)输送成件物时

对于无挡边板式输送机：B=b+(50～100) (2－8－49)

对于有挡边板式输送机：B=b+(100～150) (2－8－50)

式中 B——底板宽度(mm)

b——成件物的最大横向尺寸(mm)

2．输送量的计算

当输送机的底板宽度已经选定，须按底板宽度验算输送量时，按下式确定：

(1)散状物料输送量的计算

①用无挡边底板输送机时：

Q=648B²vγctgφ (2－8－51)

②用有挡边底板输送机时

Q=900Bvγ(BCtgφ+4hφ) (2－8－52)

(2)成件物输送量的计算

式中 G_v——成件物的重量(kg)

a——成件物的间距(m)

成件物按每小时件数进行计算时，其输送能力为：

式中 Z——以件数计算的输送能力(件／h)。

3．牵引力的计算

(1)输送机单位长度载荷的计算

①对于承载分支：

q=(q_o+q_M)g (2－8－55)

②对于空载分支：

q′=q_og (2－8－56)

式中 q——承载分支上单位长度的载荷(N／m)

q′——空载分支上单位长度的载荷(N／m)

q_o——行走部分单位长度的质量(kg／m)，可按关系式(2－8－57)近似计算

q_M——底板上单位长度物料的质量(kg／m)

对于散状物料：q_M=Q／3．6v

对于成件物料：q_M=G_v／a

q_o≈60B+A (2－8－57)

式中 B——底板宽度(m)

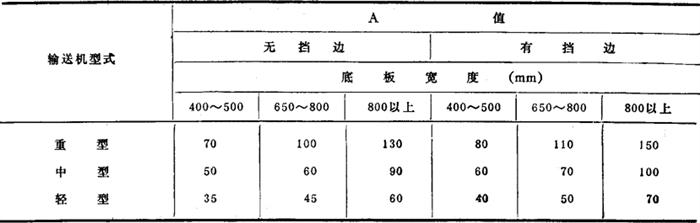

A——底板重量系数，见表2－8－40

表2－8－40

(2)牵引链的最小张力 牵引链的最小张力可取为所选用链条的许用张力的5%，但单根链条的张力不得小于500N。

(3)张力的逐点计算

①阻力计算

i直线段阻力计算

对于承载分支：

W_z=(q_o+q_M)(ωL′±h_z)g (2－8－58)

向上输送时取“+”号；向下输送时取“－”号。

对于空载分支：

W_z′=q_o(ωL′h_x)g (2－8－59)

向上输送时取“－”号；向下输送时取“+”号。

以上两式中 W_z——承载分支直线段运行阻力(N)

W_z′——空载分支直线段运行阻力(N)

L′——直线段的水平投影长度(m)

h_z——直线段的提升高度(m)

ω——直线段内行走部分的运行阻力系数，阻力系数与结构型式和工作条件有关，制盐机械可取ω=0．1～0．13

g——重力加速度，g=9．81m／s²

ii改向链轮曲线段阻力计算

W_g=(0．05～0．07)S_g (2－8－60)

式中 W_g——改向链轮曲线段阻力(N)

S_g——改向链轮曲线段绕入点张力(N)

iii驱动链轮曲线段阻力计算

W_T=(0．03～0．05)(S_T+S_T′) (2－8－61)

式中 W_T——驱动链轮曲线段阻力(N)

S_T——驱动链轮曲线段绕入点张力(N)

S′_T′——驱动链轮曲线段绕出点张力(N)

iv导料装置阻力计算

当输送的物料从料斗进料时，导料装置阻力按下式计算：

W_D=h_Dq_Mg+P_zω (2－8－62)

当输送的物料从过渡漏斗进料时，导料装置阻力按下式计算：

W_D=h_Dq_M (2－8－63)

式中 W_D——导料装置的阻力(N)

h_D——与导料栏板结构有关的数值，一般取h_D=0．7m

P_s——作用在输送机底板上的物料的主压力(N)

v卸料装置阻力计算

如在头轮处卸料，可以不考虑卸料阻力；如用犁式卸料器卸料，其运行阻力可按下式计算：

式中 W_x——用犁式卸料器卸料阻力(N)

B——底板宽度(m)

②牵引力计算

根据算得的各区段的阻力，按“逐点计算法”，求出各张力点的张力，最终算出输送机的牵引力F。

F=S_T－S_T′+W_T (2－8－65)

式中 F——输送机牵引力(N)

4．功率计算

板式输送机驱动装置电动机的功率按下式计算：

式中 N——电动机功率(kW)

K₁——功率备用系数(由于起动、制造或安装误差等而引起的)，一般取K₁=1．1～1．2

η——驱动装置传动效率
