日本精陶坯料

---

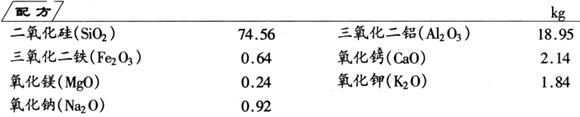

制法

按配比将全部组分混合，粉碎，加水研细，制浆、脱水、结晶、陈腐，制成坯料。

不同国家日用精陶坯料化学组成不同，但同样可采用制坯工艺，制成坯料使用，下面为国外一些厂家的日用精陶坯料配方。

4－1 美国坯料：SiO₂ 72．22%，Al₂O₃ 20．79%，Fe₂O₃ 0．99%，CaO 0．96%，MgO 0．17%，K₂O 1．13%，Na₂O 1．76%。

4－2 英国坯料：SiO₂ 74．74%，Al₂O₃ 20．77%，Fe₂O₃ 0．60%，CaO 1．21%，MgO 0．37%，K₂O 2．08%，Na₂O 0．63%。

4－3 德国坯料：SiO₂ 67．14%，Al₂O₃ 24．49%，Fe₂O₃ 0．66%，CaO 0．71%，MgO 0．27%，K₂O 1．44%，Na₂O 0．73%。

4－4 法国坯料：SiO₂ 72．71%，Al₂O₃ 23．27%，Fe₂O₃ 0．64%，MgO 0．55%，K₂O 2．07%，Na₂O 0．26%。

4－5 丹麦坯料：SiO₂ 71．87%，Al₂O₃ 22．67%，Fe₂O₃ 0．77%，CaO 1．11%，MgO 1．1l%，K₂O 1．66%，Na₂O 0．22%。

4－6 罗马尼亚坯料：SiO₂ 70．86%，Al₂O₃ 25．17%，Fe₂O₃ 1．13%，CaO 0．44%，MgO 0．44%，K₂O 1．32%，Na₂O 0．44%。
