断面法

---

在地面起伏较大的地区，可用断面法在地形图上进行填挖土方量的估算，此法计算简便且能迅速取得填挖土方量。如图14－4(a)所示，ABCD为计划在山梁上平整场地的边线，其设计高程为67m。

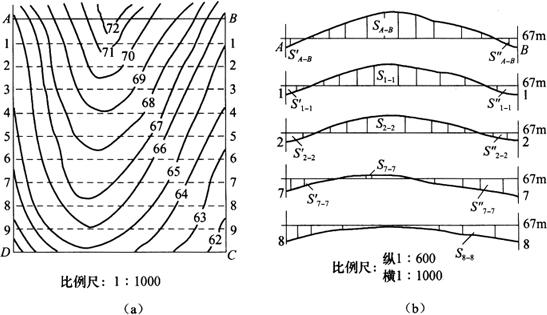

图14－4 断面法估算土方量

用断面法估算土方量时可分以下几步进行：

1．选择计算的断面位置

根据ABCD场地边线内的地形图，每隔一定间距(图中为10m)，从左到右画出垂直于左右边线的等距平行线1－1，2－2，…，9－9。

2．绘制断面图

根据画出的平行线，分别绘出断面图。各平行线的起算高程均为67m，如图14－4(b)所示。

3．计算每个断面的填挖面积

高于67m的地面与67m等高线所围成的面积为该断面处的挖土面积，低于67m的地面与67m等高线所围成的面积为该断面处的填土面积。

4．计算土方量

土方的计算一般采用平均断面法，分别计算两相邻断面间的填、挖方量。

式中 S——断面处挖方面积；

S′和S″——断面两边分别填方的面积；

L——两相邻横断面的间距。

用上述公式可计算每相邻两断面间的填、挖土方量，最后求出ABCD场地部分的总挖方量和填方量。

如果没有待平整区域的地形图，可以用仪器现场实测断面图。方法是在待平整的土地边缘或中间设置一条基线，在基线上按一定桩距设置桩号，用水准测量的方法测定其高程，在每个桩号上安置仪器，测出横断面方向上每个坡度变化点与桩号之间的水平距离和高差，最后绘出各个桩号的横断面图，计算方法同上。
