摩擦与磨耗试验方法

---

塑料摩擦磨耗试验大多沿用金属和橡胶的摩擦磨耗试验。但塑料的摩擦磨耗性能不但取决于本身的性质，而且取决于摩擦的条件。为了测定塑料的实际使用性能，必须在模拟或接近使用条件下进行测定。下面简单介绍几种塑料摩擦磨耗试验方法。

(一)往复摩擦试验方法

采用往复摩擦试验机示意图如图10－3－9所示。试样与金属板接触，按需要施加一定的负荷，使金属板与测力装置连接。试验时，试样在金属板上以一定速度作往复运动。由测力装置读取最大静摩擦力，计算最大静摩擦系数。经一定时间摩擦后，由摩擦前后试样重量之差作为试样的磨耗量。

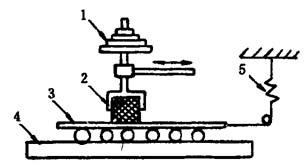

图10－3－9 往复摩擦试验机示意图

1－负荷 2－试样 3－平板 4－基板 5－测力装置

(二)梯姆肯(Timken)或M200型磨耗试验方法

梯姆肯或M200型磨耗试验采用梯姆肯或M200型磨耗试验机，其基本的工作原理如图10－3－10所示。将一个长方体试验块的一面以一定压力压在一个以一定速度旋转的金属环上进行摩擦。试验中可测定滑动摩擦力或力矩，计算摩擦系数。统一定时间的摩擦后称量试样的磨损重量(g)或测定磨痕宽度(mm)，作为试样的磨耗量。磨痕宽度c如图10－3－11所示。

图10－3－10 梯姆肯摩擦试验装置示意图

1－旋转轴 2－金属块 3－试样

图10－3－11 磨痕

若已知试样的相对密度，可按下式计算试样的磨耗体积V：

式中 V——磨耗体积(cm³)

W——磨耗重量(g)

d——试样密度(g／cm³)

两种试验机的钢环比较见表10－3－6。

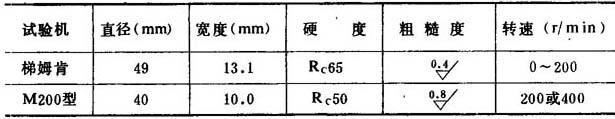

表10－3－6 试验钢环的比较

试验压力、速度和摩擦时间根据需要来选择。
