拉伸试验方法

---

通过拉伸试验可测定制品的拉伸强度、屈服应力、断裂应力、断裂伸长率和弹性模量。

(一)制备试样

试样有四种类型。形状和尺寸见图10－3－1。试验类型和试验速度的选择见表10－3－1。

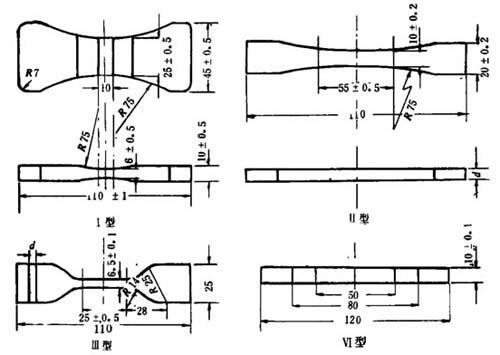

图10－3－1 拉伸试样形状和尺寸

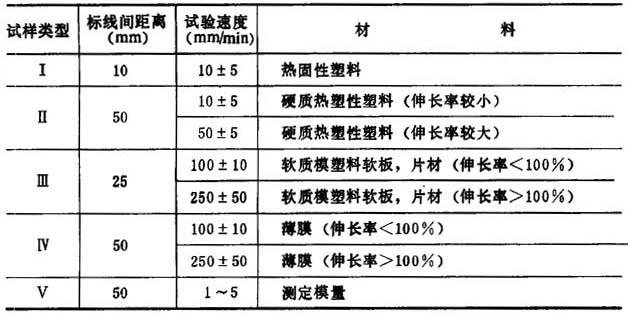

表10－3－1 试样类型和试验速度表

(二)拉伸强度和断裂伸长率测定

以规定的速度对试样施加静态拉伸负荷直至试样断裂，记录最大负荷、屈服负荷或断裂负荷(P)和试样断裂时标线间的距离(L)。

计算：

a．拉伸强度、屈服应力、断裂应力计算

*1kgf/cm²=0．1MPa。

式中 P——负荷(10g)

b——试样工作部分宽度(cm)

d——试样工作部分厚度(cm)

b．断裂伸长率的计算

式中 ε——断裂伸长率(%)

L₀——原始标线距离(cm)

L——试样断裂时标线间距离(cm)

c．弹性模量计算

测定弹性模量时，可以一定间隔记录负荷和相应的伸长，绘制应力应变曲线，或用自动记录装置直接绘制应力应变曲线。应力应变曲线的初始直线部分的斜率即为弹性模量E：

式中 σ——直线上一点的应力(kgf／cm²)

ε——直线所取点的应变

E——弹性模量

硬质聚氯乙烯在0～40℃的温度范围内，拉伸强度有下面的关系：

σ_c(23)=σ_t+6．25(t－23)

式中 σ_c(23)——23℃时的拉伸强度(kgf／cm²)

σ_t——t℃时的拉伸强度(kgf／cm²)

6．25——拉伸强度的温度修正系数。

t——试样温度℃

有关塑料拉伸实验方法，详见GB1040－79。
