扩散焊接设备

---

扩散焊机主要是由带有真空系统的真空焊室、对零件的加热源、对工件的加压系统、对温度和真空度的检测系统以及控制装置组成。其分类如下：

按加热方式分为：感应加热、辐射加热、接触加热、电子束加热、激光加热等。

按加压系统分为：液压系统、气压系统、机械系统，热膨胀加压等。

按真空度分为：低真空、中真空、高真空，保护气体等。

扩散焊机种类繁多，目前采用较多的是感应加热方式，图7－30为一机械加压方式的感应加热真空扩散焊机。表7－61为几种扩散焊设备技术数据。

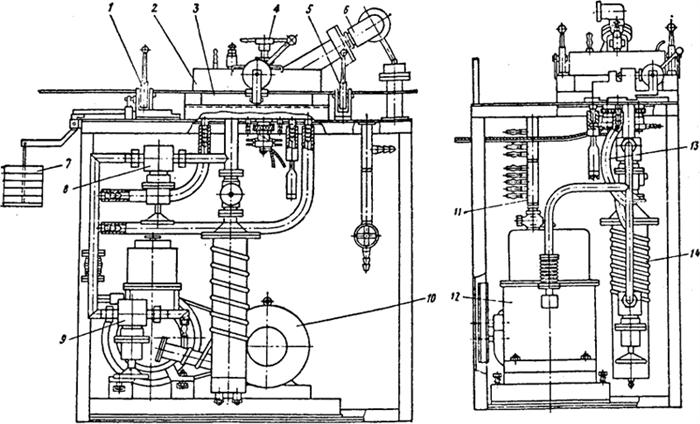

图7－30 感应加热真空扩散焊机

6－光学高温计 7－重锤 8、9－真空阀 10－电机 11－分水器 12－真空泵 13－真空导管 14－扩散泵 1－金属丝的转动压轮 2－真空室上盖 3－真空室下盖 4－可拆卸的感应圈 5－固定不动的金属丝压轮

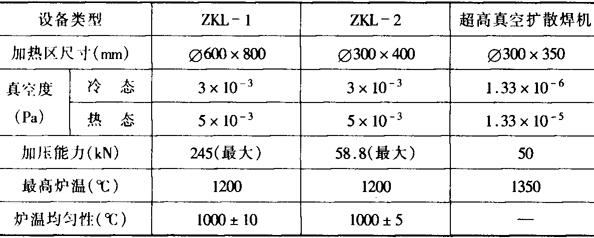

表7－61 真空扩散焊设备主要技术数据

注：ZKL－1，ZKL－2数据由北京航空工艺研究所提供。
