异型材冷却均匀性问题

---

如图12－23是一种中空异型材的结构图。如图12－23所示，在异型材的周边部位，由于靠近定型模，所以冷却速度比较快；而中间的支承部位如图中A～B的位置冷却就相当慢。这部位熔融塑料的热量先要传递给相邻的壁部，如图中C的位置，再由壁部传递给定型模。所以，在实际生产要用三级定型，才能使冷却较慢的部位得到充分的冷却。

提高制品质量的几点措施：

①当挤出量保持一定时，增大背压可以使质量提高，如增加过滤网的层数，或使用孔径较小的多孔板。

②使用较小的均匀颗粒料比使用大颗粒的粒料，制品质量要好。

③当螺杆转速一定时，适当提高料筒温度，降低螺杆温度，制品质量会有所提高。

④背压不变，挤量小，质量较高。

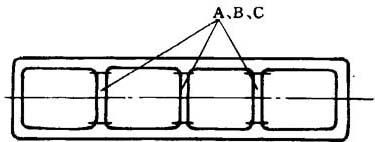

图12－23 中空异型材冷却均匀性示意图

A、B、C－支承部位
