常用UPS主要技术数据

---

(1)额定容量(kVA)：5，7．5，10，15，20，30，40，60，80，100，120，200。

(2)额定功率因数(cosφ)：0．8(滞后)。

(3)额定输入电压：380／230V×(1±15%)。

(4)额定输出电压：单相230V，三相380V。

(5)电压稳定度：稳态为±1%，动态为±5%，恢复时间＜25ms。

(6)频率稳定度：稳频精度(本机频率)：＜0．1%(晶振)，同步范围(可调)：0．5／1／2／4／8%。

(7)波形：正弦波。失真系数＜5%(线性、非线性负载)。

(8)允许功率因数：0．4(滞后)～0．9(超前)。

(9)过载特性：125%时为10min，150%时为1min。

(10)短路特性：200%，1s。

(11)效率：＞90%。

(12)噪音：≤≤60dB(A)。

(13)适用环境：工作温度0～40℃，相对湿度＜90%(不结露)，允许高度≤1000m。

表6－19～表6－20为国内常用UPS技术数据示例，供用户参考。

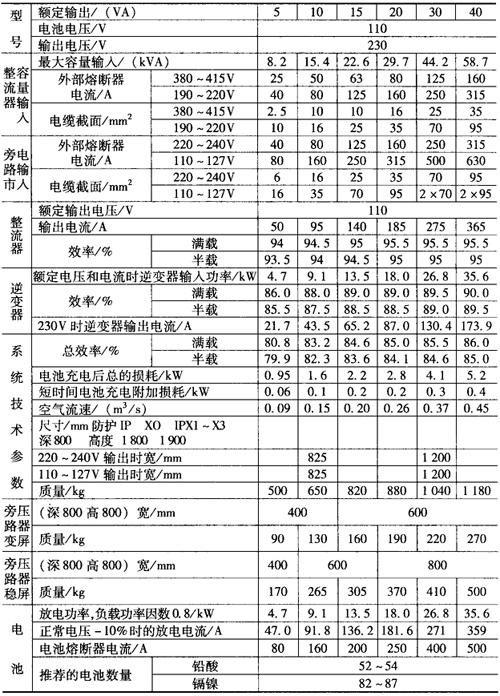

表6－19 直流110V电源单相UPS主要技术数据

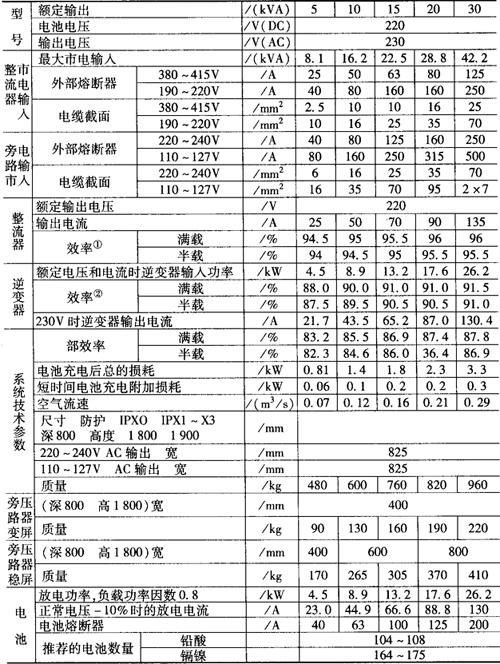

表6－20 直流220V单相UPS主要技术数据

注：①整流器带自耦变压器的效率，带隔离变压器效率低2%～3%。

②230V(400V)输出时的逆变器效率，110V(208V)时效率约低2%。

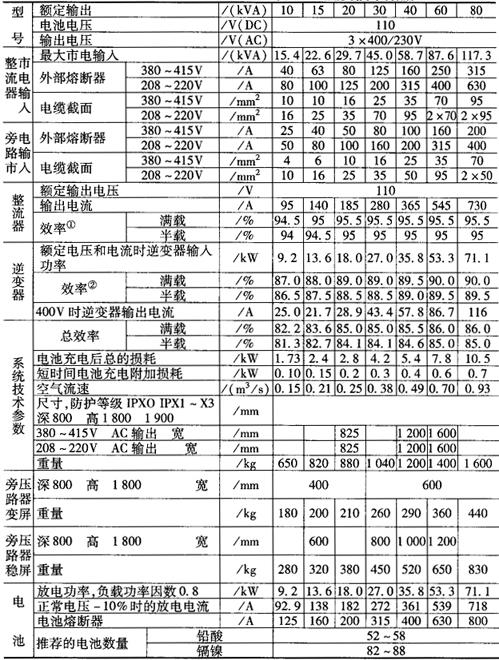

表6－21 直流110V电源三相UPS主要技术数据

注：①整流器带自耦变压器的效率，带隔离变压器效率低2%～3%。

②230V(400V)输出时的逆变器效率，110V(208V)时效率约低2%。

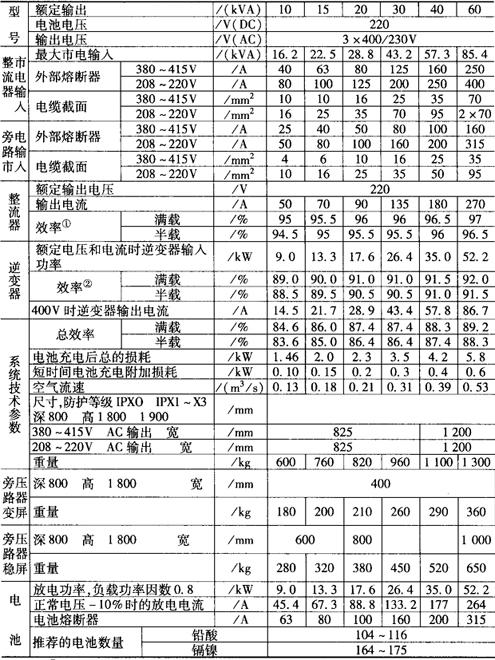

表6－22 直流220V电源三相UPS主要技术数据

注：①整流器带自耦变压器的效率，带隔离变压器效率低2%～3%。

②230V(400V)输出时的逆变器效率，110V(208V)时效率约低2%。
