工艺设备流程

---

水蒸汽蒸馏法制溴包括卤水预热、氯气氧化、水蒸汽蒸馏、冷凝分离、吸收及精馏等工序。其工艺过程见图6－3－1，工艺设备流程见图6－3－2。

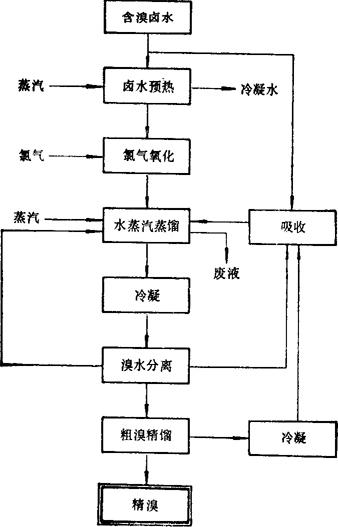

图6－3－1 水蒸汽蒸馏法制溴工艺过程

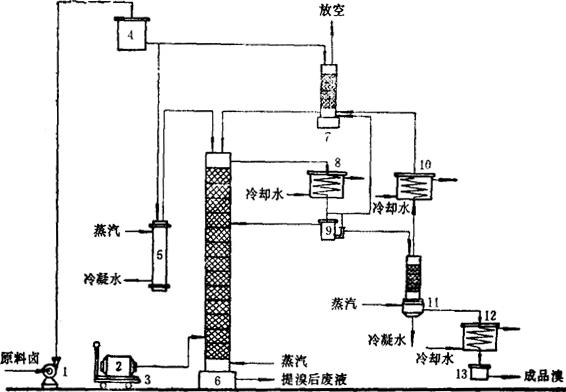

图6－3－2 水蒸汽蒸馏法制溴工艺流程图

1－原料卤泵 2－液氯瓶 3－磅称 4－高位槽 5－预热器 6－蒸馏塔 7－吸收塔 8－冷凝器 9－溴水分离瓶 10－冷凝器 11－精馏塔 12－冷却器 13－贮溴瓶

原料卤水经泵1打入高位槽4，然后利用位差进入预热器5，预热后的卤水由顶端进入蒸馏塔6，在蒸馏塔内进行氯气的氧化反应及游离溴的水蒸汽蒸馏过程，提溴后的废液由塔底排出，水蒸汽由塔底通入，氯气由塔底第三节通入。蒸馏出的溴蒸汽及部分水蒸汽由塔顶排出，进入冷凝器8。通过与冷却水的热交换冷凝成液态溴(粗溴)及溴水，－同进入溴水分离瓶9。利用溴与溴水重度的不同将其分开，溴水回到蒸馏塔中重新蒸馏，粗溴进入精馏塔中进行精制。没有被冷凝的溴蒸汽、水蒸汽及少量的氯气进入吸收塔7，用原料卤水吸收后废气排空。粗溴精馏后，游离氯及其他有机物将大大降低，由釜底放出的精溴进入冷却器12，降温后放入贮溴瓶13，用瓷坛包装后即得到成品溴。由精馏塔顶放出的溴蒸汽、氯气及少量的杂质气体，一同进入冷凝器10后，未被冷凝的气体也进入吸收塔7，进一步回收溴及氯，废气排空。
