尼龙1010接头

---

(1)结构特点 动模设有弹簧二次顶出，见图5-32。

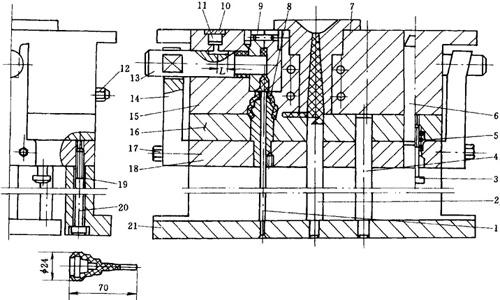

图5-32尼龙1010接头

1—顶杆 2—钩料杆 3—限位钉 4—回程杆 5—弹簧 6—动模导柱 7—注口套 8—型芯 9—小哈夫镶件 10—弹簧 11—顶销 12—水嘴 13—侧型芯 14—拉板 15—定模 16—动模推板 17—螺钉 18—垫板 19—支腿 20—内六角螺钉 21—顶杆

(2)动作原理 开模时，拉板14首先将侧型芯13抽出一定距离L，动模继续移动，拉板14上的斜槽完全脱离侧型芯13。与此同时，型芯8随塑件一起离开定模15，这时弹簧5作用于动模推板16，使件16顶动塑件完成一次顶出。最后由顶杆1将塑件顶出，完成二次顶出。

为加工方便起见，小哈夫镶件9由两半组合而成。

(3)浇口尺寸 宽2．6mm，深为0．46mm。

(4)工艺要点 小哈夫镶件9与定模15按过渡配合装入。
