实心焊丝

---

(一)钢焊丝的牌号及其化学成分

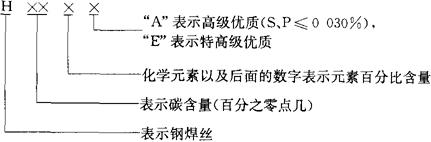

根据GB／T 14957－1994《熔化焊用钢丝》、GB／T 5293－1999《埋弧焊用碳钢焊丝和焊剂》、GB／T 17854－1999《埋弧焊用不锈钢焊丝和焊剂》、GB／T 5293－1999《埋弧焊用碳钢焊丝和焊剂》及YB／T 5092－1996《焊接用不锈钢丝》的规定，实心焊丝的牌号表示方法如下：

各类实心钢焊丝的牌号及化学成分见表2．2－1

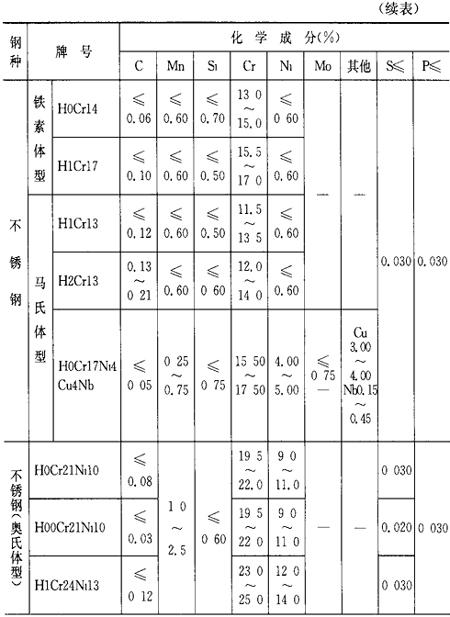

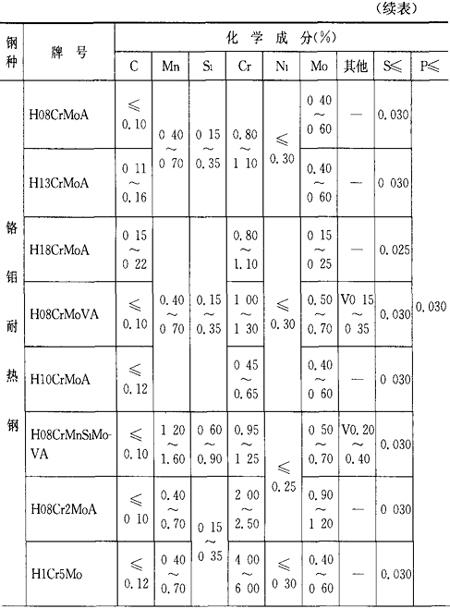

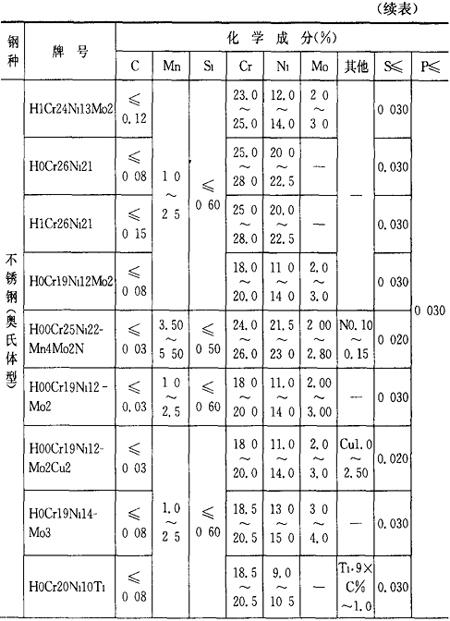

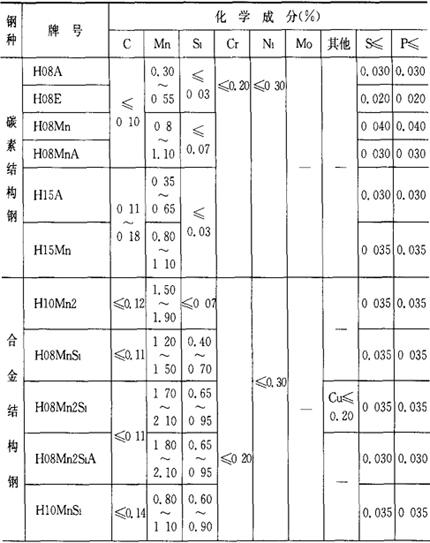

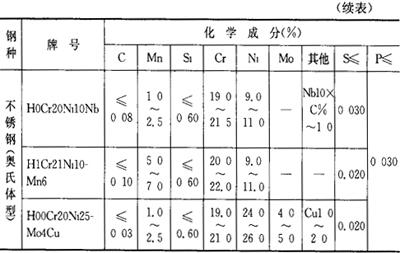

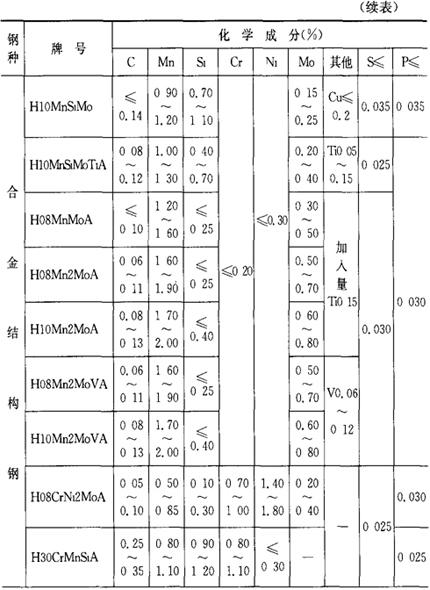

表2．2－1 焊接用钢丝牌号及化学成分

注：本表汇集了GB／T 14957－1994，GB／T 14958－1994和YB／T 5092－1996中的相关内容。

(二)气体保护焊用碳钢、低合金、钢焊丝

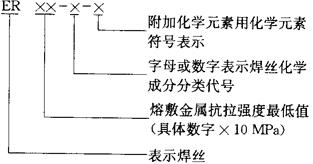

根据GB／T 8110－1995《气体保护焊用碳钢、低合金钢焊丝》的规定，焊丝的型号表示方法如下：

各类气体保护电弧焊焊丝的型号、成分及性能见表2．2－2及表2．2－3。

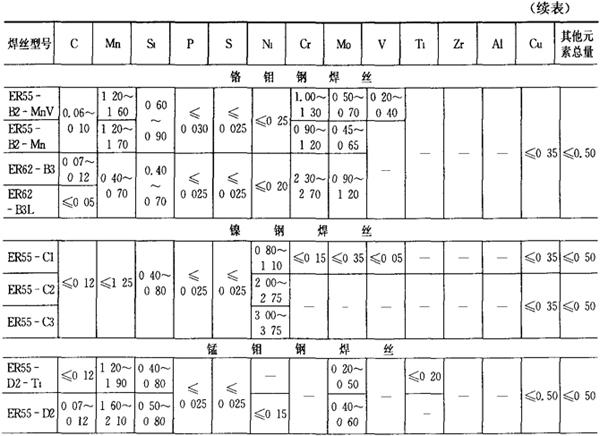

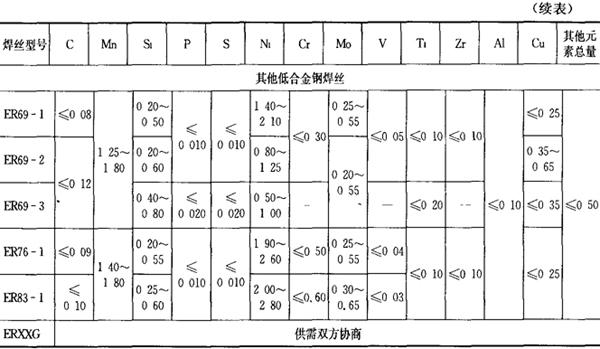

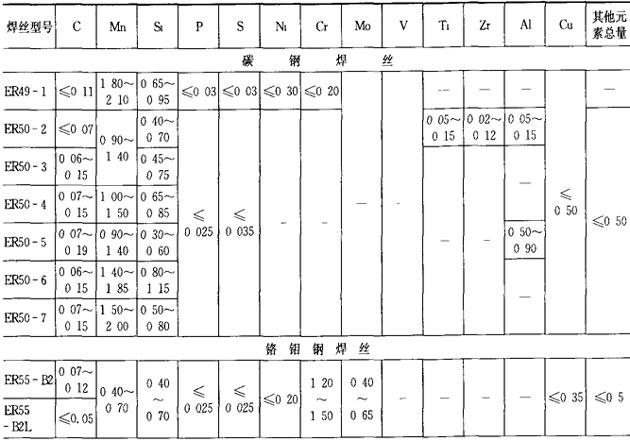

表2．2－2 气体保护电弧焊用碳钢、低合金钢焊丝的型号及化学成分(%)

注：1．焊丝中铜含量包括镀铜层。

2．型号中字母“L”表示含碳量低的焊丝。

3．表中内容摘自GB／T 8110－1995标准。

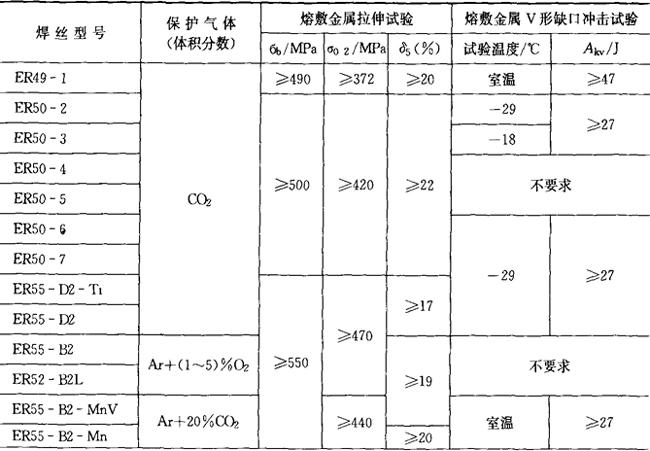

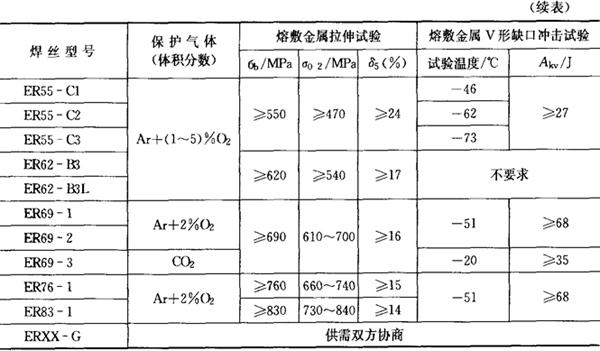

表2．2－3 气体保护电弧焊用碳钢、低合金钢焊丝熔敷金属力学性能

注：1．ER50－2，ER50－3，ER50－4，ER50－5，ER50－6，ER50－7型焊丝，当伸长率超过最低值时，每增加1%，屈服强度和抗拉强度减少10MPa，但抗拉强度最低值不得小于480MPa，屈服强度的最低值不得小于400MPa。

2．表中内容摘自GB／T 8110－1995标准。

(三)铸铁焊丝

根据GB 10044－1988《铸铁焊条及焊丝》规定其型号及牌号表示方法分别如下：

型号最后两个字母以“C”(灰铸铁)、“CH”(合金铸铁)、“CQ”(球墨铸铁)来表示熔敷金属类型。

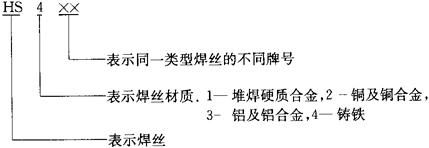

焊丝牌号表示方法如下：

铸铁焊丝主要用于气焊，其型号、牌号及成分列于表2．2－4。

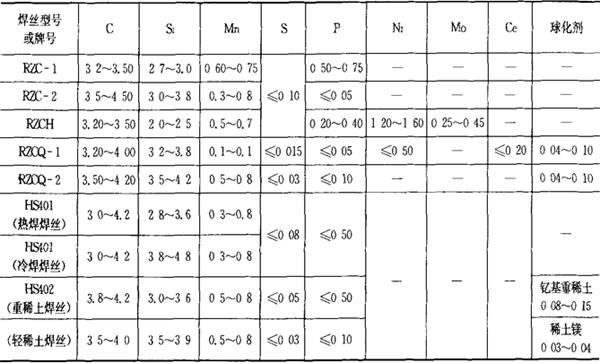

表2．2－4 铸铁焊丝化学成分 (%)

注：铸铁焊丝的型号(RZC×－×)及化学成分，是根据GB10044－1988《铸铁焊条焊丝》编入。而铸铁焊丝的牌号(HS4××)及化学成分，是根据《焊接材料产品样本》编入，没有牌号的为非标准焊丝。

(四)有色金属焊丝

1．铜及铜合金焊丝

根据GB／T 9460－1988《铜及铜合金焊丝》规定，其牌号、成分列于表2．2－5。

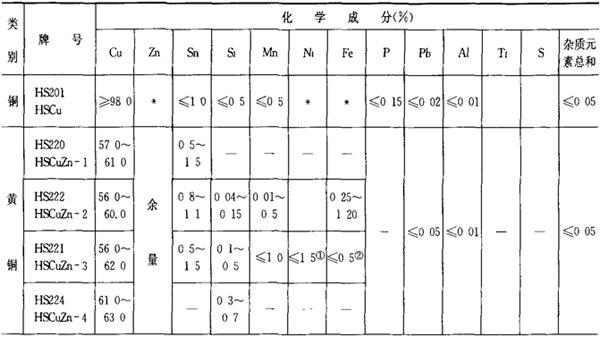

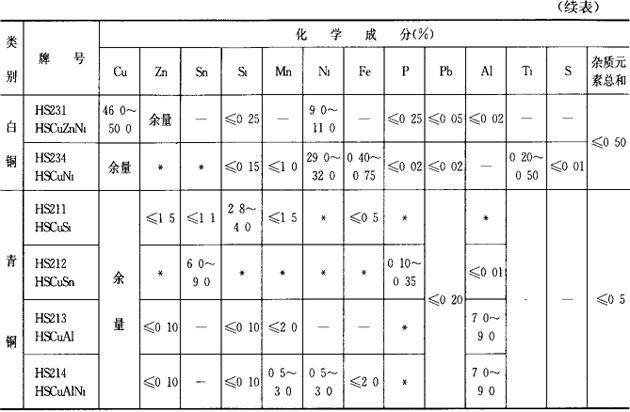

表2．2－5 铜及铜合金焊丝

注：①在规定的范围内允许制造厂选择加入。

②杂质元素总和包括带*号的元素含量之和。

2．铝及铝合金焊丝

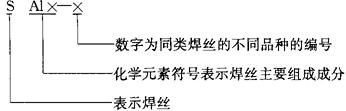

根据GB 10858－1989《铝及铝合金焊丝》规定，其型号表示方法如下：

铝及铝合金的型号、牌号、性能及用途详见表2．2－6。

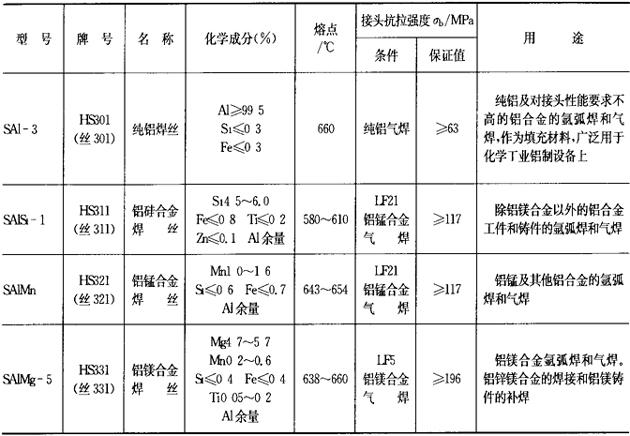

表2．2－6 铝及铝合金焊丝
