气割设备

---

气割用的氧气瓶、氧气减压器、乙炔发生器(或乙炔瓶和乙炔减压器)和回火保险器与气焊用的相同。此外，气割设备还有手工割炬、半自动气割和自动气割机。

1．手工割炬

同焊炬一样，割炬也有射吸式和等压式两种。射吸式割炬构造原理如图12－6所示。乙炔是靠预热火焰的氧气射入吸管而被吸入射吸管内的。这种割炬适用于低压或中压乙炔。割嘴结构有环形(组合式)和梅花形(整体式)两种，如图12－7所示。等压式割炬只适用于中压乙炔。目前用得最多的也是射吸式割炬。其型号和参数见表12－6。等压式割炬的型号和参数见GB5108－85《等压式焊炬、割炬》。

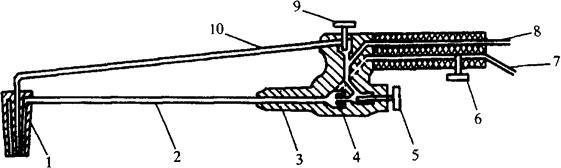

图12－6 射吸式割炬构造原理

1－割嘴 2－混合气管 3－射吸管 4－喷嘴 5－预热氧气阀 6－乙炔阀 7－乙炔 8－氧气 9－切割氧气阀 10－切割氧气管

图12－7 割嘴的形状

(a)环形 (b)梅花形

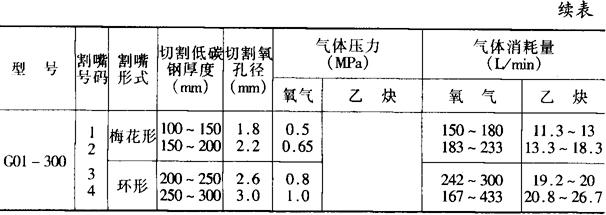

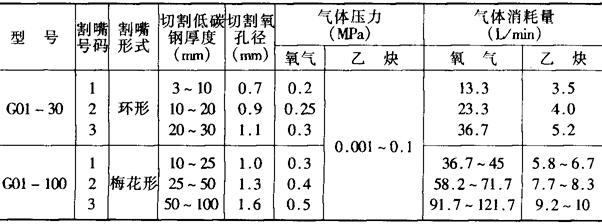

表12－6 氧－乙炔射吸式割炬型号及其参数

注：型号中G表示割炬，0表示手工，1表示射吸式，后缀数字表示气割低碳钢最大厚度(mm)。

2．半自动气割机

半自动气割机在我国应用广泛。常用CG1－30型半自动气割机，进行直线和直径大于200mm的圆周、斜面、V形等坡口形状的气割。它的主要性能和有关参数见表12－7。

表12－7 CG1－30半自动气割机主要性能参数

3．自动气割机

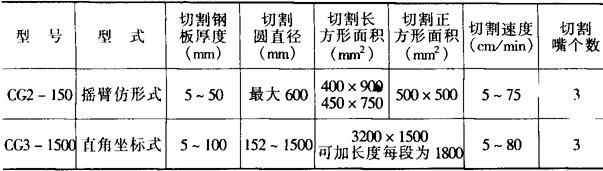

我国生产的摇臂仿形式和直角坐标式自动气割机的型号及其主要性能见表12－8。

表12－8 两种自动气割机型号及其主要性能参数

注：均使用中压乙炔。

现在国外已广泛使用数控气割机。我国已能自行设计和制造光电跟踪气割机和数控气割机，并已在生产中使用。
