安全钳

---

安全钳是轿厢或对重向下运行超速甚至在曳引悬挂装置断裂情况下能使其停止并夹紧在导轨上的一种机械装置，由钳座、连杆、拉杆等组成，装在轿厢架下梁或对重架上。拉杆一端与限速器钢丝绳相连，另一端与安全钳楔块相连。若限速器动作、钢丝绳被夹持，轿厢继续下行，则拉杆拉动钳块夹紧导轨，迫使轿厢或对重在导轨上制动。在使用钢丝绳(或链)的间接侧置式液压梯上也应设置安全钳。

按对电梯制动结构方式分有瞬时式和渐进式。瞬时式只适用于额定速度不超过0．63m／s的电梯，分有：楔块型瞬时式安全钳、偏心块型瞬时式安全钳、滚柱型瞬时式安全钳和具有缓冲作用瞬时式安全钳。渐进式安全钳适用速度较广，适用于0．63m／s以上的电梯，是目前主要选用的安全钳类型，分有：弹性导向夹钳式安全钳、弹性元件为U形板簧的渐进式安全钳、滚柱型渐进式安全钳、钳型座为弹性元件的渐进式安全钳和侧支蝶形弹簧的渐进式安全钳。从结构上而言，渐进式安全钳钳体与瞬时式安全钳钳体的区别在于弹性夹持与非弹性夹持。此外，从钳块分有滚轮式、楔块式等。

典型的安全钳结构如图7．2－1所示。

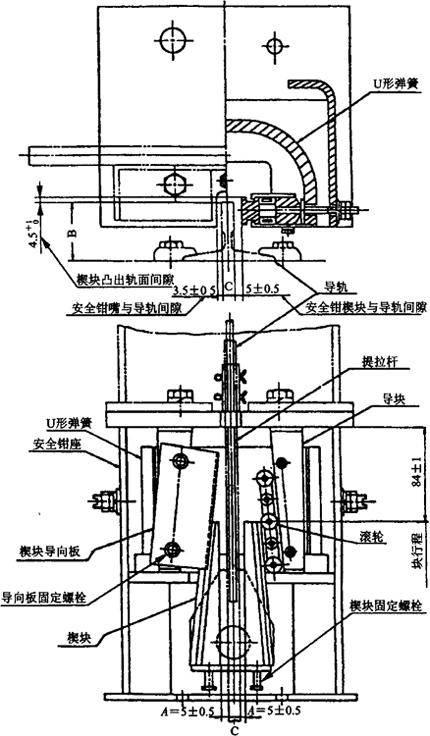

图7．2－1 典型的安全钳结构示意

安全钳作为最重要的电梯安全部件，安装时必须遵守下列工艺要求：

(1)安全钳楔块部分组装请参考图7．2－1所示。所有安全钳楔块部分都在出厂前已由工厂调整好了，现场不允许调整。

(2)安全钳的安装已经在前一部分组装轿架时完成了，这里只是对安全钳进行清洁和调整。

(3)对于安全钳楔块部分，现场应确认的项目是：

①安全钳楔块与导轨间隙(5±0．5)mm。

②安全钳嘴与导轨间隙(3．5±0．5)mm。

③安全钳楔块凸出导轨面(4．5+1)mm。

(4)安全钳清洗(必须在井道清洁工作结束后进行)：

①拆除楔块固定螺栓和导向板固定螺栓。

②将楔块、导向板、滚轮取出用柴油清洗。

③重新安装时，先装一边的楔块、导向板和滚轮，再装另一边。首先将楔块、导向板和滚轮按原位放置，然后将楔块顶起与导轨接触，这时拧紧导向板的固定螺栓，再将整个安全钳座板扳向一边使楔块回落到原始位置，最后拧紧楔块的固定螺栓。另一边的操作顺序相同。
