多级饮料泵

---

这是一种小型XD系列多级泵。主要用于吸送80℃以下清水及一般腐蚀性液体，如糖浆、酒液、饮料、鲜奶等。此泵也广泛用于酿酒、化工、交通、建筑等行业。这是一种单吸多段多级式离心泵。其流量小、扬程高、性能稳定、使用可靠。电机与泵体直连，机械密封，因而其结构紧凑、轻便耐用、维修方便。

此泵结构如图4－14－31所示。主要由泵体、叶轮、导叶体及直联电机等组成。泵的进、出水口为螺纹连接。液体从泵体前端盖中心入口进入泵体后，叶轮的离心力给液体以能量，液体再进入第二级叶轮接受能量后从排液口排出。此泵主要部件叶轮及导叶体全部采用1Cr18Ni9Ti不锈钢制作。规格见表4－14－38。

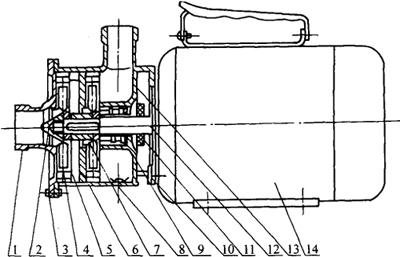

图4－14－31 XD卧式多级泵结构示意图

1－前端盖 2－叶轮螺母 3－螺栓螺母 4－叶轮 5－导叶体 6－隔板 7－叶轮隔套 8－四方螺栓 9－机械密封 10－螺钉垫圈 11一抛水圈 12－泵轴 13－泵体 14－电动机

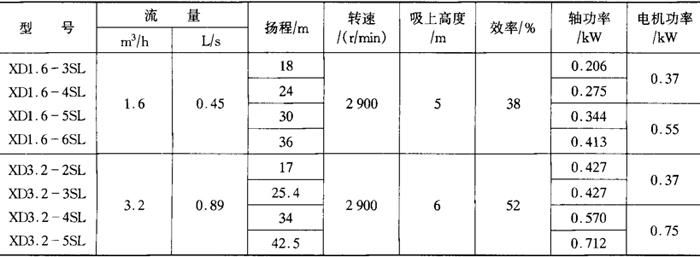

表4－14－38 XD卧式多级泵规格

注：张家港五金机械厂产品。
