堆坨机

---

堆坨机用于集中坨地。种类较多，按行走机构型式，分为履带式和轨道铁轮式；按出料皮带机结构，分为单面倾斜式、双悬臂式和单悬臂式；按盐坨堆列方式，分为直线型和环型。目前国内堆坨机主要有：300t／h履带式堆坨机，倾斜式单面堆坨机，双臂、单臂堆坨机，环形坨堆坨机。

(一)300t／h履带式堆坨机

见图2－8－45

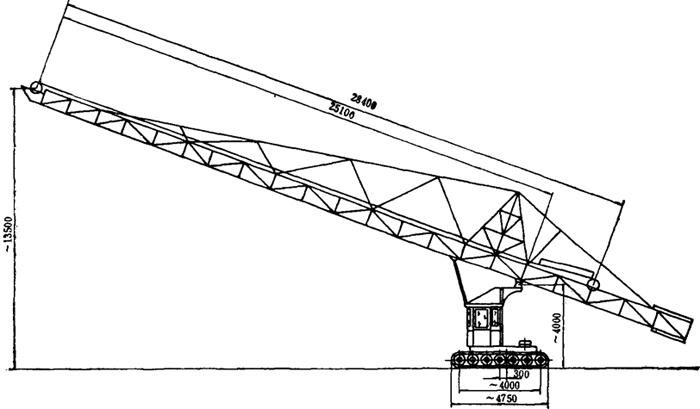

图2－8－45 300t／h履带式堆坨机

技术参数：

瞬时堆坨生产率 300t／h

堆坨高度 12．5m

履带轨距 3500mm

履带宽度 750mm

履带接地长 4000mm

机重 34t

外形尺寸(长×宽×高) 32000×4250×13500mm

总功率 55．5kW

皮带机：带宽 800mm

带速 2m／s

电机功率、台数 13kW、1台，10kW、1台

行走机构：速度 6．55m／min

电机型号 JO₃－B_2s－4

电机功率、台数 7．5kW、2台

回转机构：转速 0．156r／min

电机型号 JO₂－61－6

电机功率、台数 10kW、1台

最大摆动角 150°

变幅机构：钢丝绳线速度 0．083m／s

电机功率、台数 7．5kW、1台

制造单位 塘沽盐场修配厂

(二)倾斜式单面堆坨机

见图2－8－46。

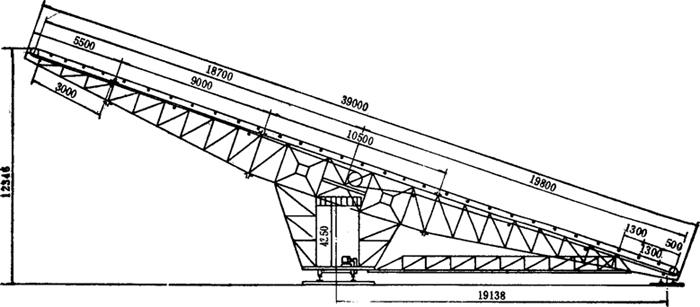

图2－8－46 倾斜式单面堆坨机

技术参数：

混合生产能力 130t／h

堆坨高度 13m

机重 10t

外型尺寸(长×宽×高) 43×4．2×12m

总电机功率 17．5kW

皮带机：带宽 650mm

带速 2m／s

中心距 39m

升角 19．5°

电机功率、台数 13kW、1台

行走机构：行走速度 0．28m／s

电机功率、台数 4．5kW、1台

(三)双臂、单臂堆坨机

见图2－8－47、2－8－48。技术参数见表2－8－44。

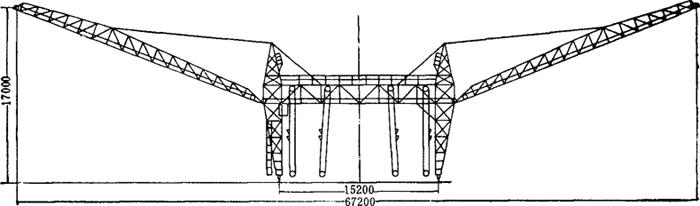

图2－8－47 双臂堆坨机

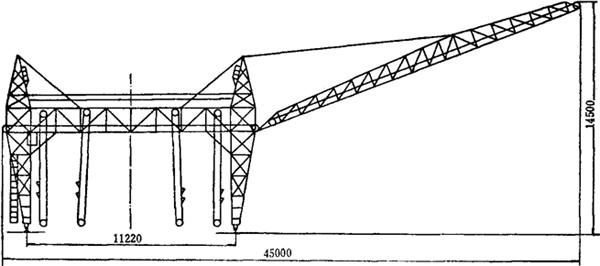

图2－8－48 单臂堆坨机

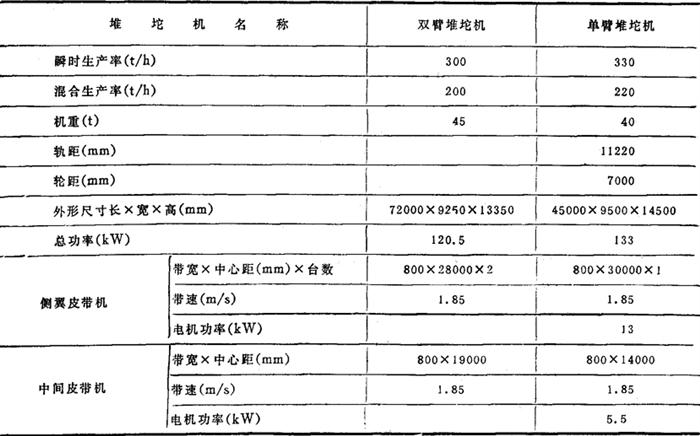

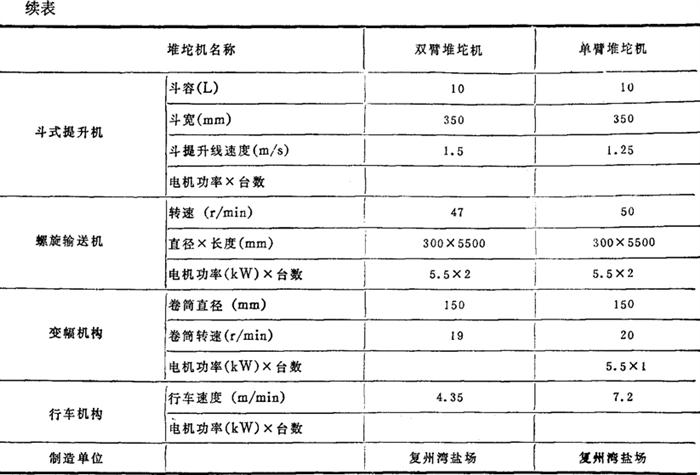

表2－8－44 堆坨机技术参数

(四)环形坨堆坨机

即回转堆坨机，见图2－8－49。

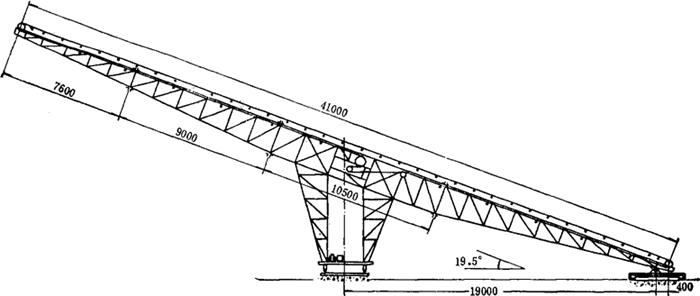

图2－8－49 41M回转堆坨机

41M回转堆坨机技术性能：

输送高度 ≈14m

皮带宽度 650mm

皮带速度 2m／s

皮带机中心距 41m

皮带升角 19．5°

生产能力 200t／h

设备总重 13160kg

皮带机功率 22kW

行走装置：行走速度 0．18m／s

回转半径 19000mm

电机功率 3kW×2=6kW
