埋弧焊用不锈钢焊剂的型号

---

GB／T17854－1999《埋弧焊用不锈钢焊丝和焊剂》中规定了埋弧焊用不锈钢焊丝和焊剂的型号分类。型号分类根据焊丝－焊剂组合的熔敷金属化学成分、熔敷金属力学性能进行划分。

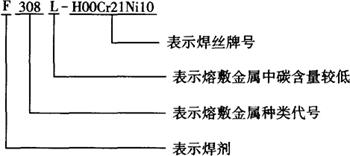

型号编制方法为：字母“F”表示焊剂；“F”后面的数字表示熔敷金属种类代号，如有特殊要求的化学成分，该化学成分用元素符号表示，放在数字的后面；“－”后面表示焊丝的牌号，焊丝的牌号按YB／T5092。完整的焊丝－焊剂型号举例如下：

焊剂为颗粒状，其颗粒度应符合表5－18规定，但根据供需双方协议的要求，允许制造其他尺寸的焊剂。焊剂中机械夹杂物(碳粒、铁屑、原材料颗粒、铁合金凝珠及其他杂质)的质量百分含量不得大于0．30%。

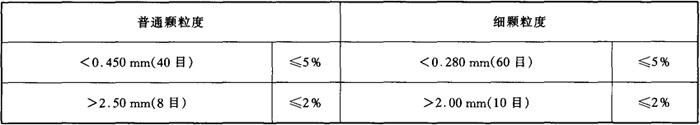

表5－18 焊剂的颗粒度要求

焊剂的硫含量不大于0．060%，磷含量不大于0．080%。根据供需双方协议，也可制造硫、磷含量更低的焊剂。使用焊剂焊接时，焊道应整齐、成形美观、脱渣容易，焊道与焊道之间、焊道与母材之间应过渡平滑，不应产生较严重的咬边现象。

焊丝和焊剂组合的熔敷金属化学成分应符合表5－19规定。焊丝和焊剂组合的熔敷金属力学性能应符合表5－20规定。

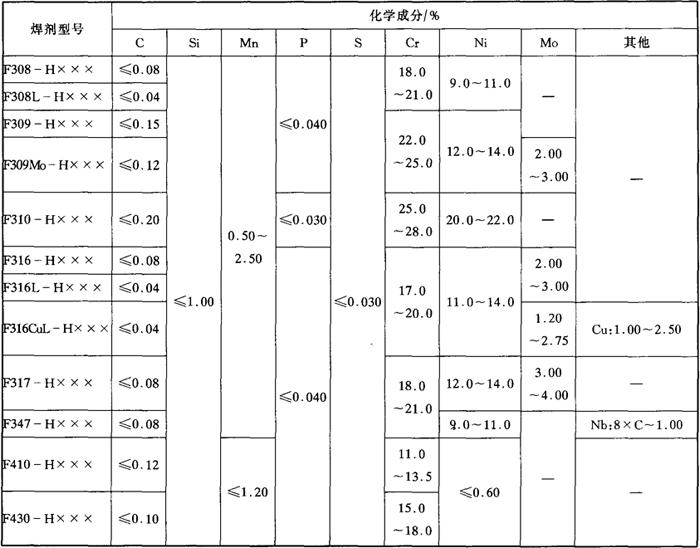

表5－19 埋弧焊丝和焊剂组合的熔敷金属化学成分

注：焊剂型号中的字母L表示碳含量较低。

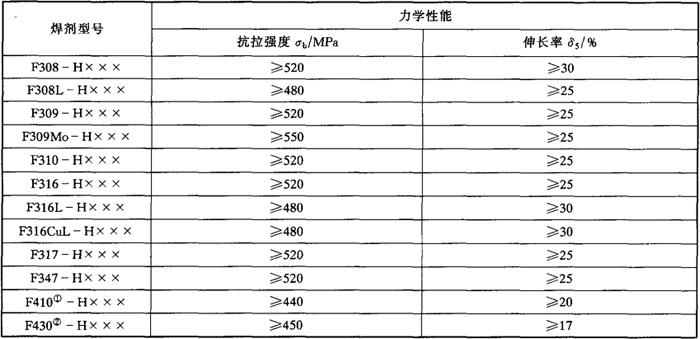

表5－20 埋弧焊丝和焊剂组合的熔敷金属力学性能

注：①试样加工前经840～870℃加热2h后，以小于55℃／h的冷却速度炉冷至590℃，随后空冷。

②试样加工前经760～785℃加热2h后，以小于55℃／h的冷却速度炉冷至590℃，随后空冷。
