坡口检验及修磨

---

不论采用何种方法加工的坡口，都必须对其形状、尺寸精度做认真检查，才能给正式焊接创造有利条件。例如，坡口由于铲削、刨削和切割中的偏差，容易产生高低不平的现象，或者产生与规定坡口形状、尺寸不符的现象，若不修磨就进行焊接，很难保证焊接质量。所以，当坡口加工完毕后，必须按标准坡口的形状和尺寸要求进行认真检查，合格者方可进入下道工序(定位焊)，不合格者必须重新修磨成标准坡口形状。

(一)检验主要项目

(1)坡口形状是否符合标准。

(2)坡口是否光滑平整，应无毛刺和氧化铁熔渣等。

(3)坡口角度、钝边尺寸、圆弧半径等，是否在允许偏差范围之内。

(二)修磨使用工具

1．风动砂轮机

风动砂轮机是机械化手工工具之一，它以压缩空气为动力，携带方便，使用安全可靠，得到了广泛使用。

图3－40a为风动砂轮机的结构图，当掀动按钮打开风扇，压缩空气由接风管进入气缸，推动叶片使转子旋转。夹头部件由砂轮挡板、砂轮夹紧板及螺母组成。砂轮装于砂轮垫板与砂轮夹紧板之间，并用螺母紧固。电动机启动后，转子经主轴带动砂轮一起做高速旋转，进行磨削加工。

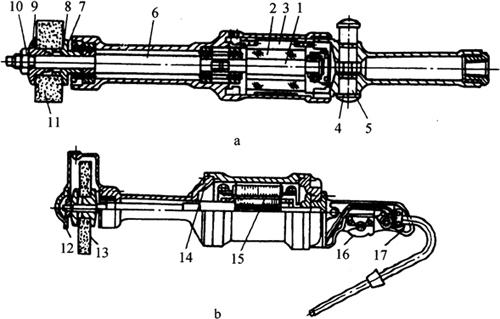

图3－40 坡口修磨工具

a．S60型风动砂轮机结构 b．手提式电动砂轮机 1．转子 2．叶片 3．气缸 4．按钮 5．风扇 6．主轴 7．砂轮挡板 8．砂轮垫板 9．砂轮夹紧板 10．螺母 11．砂轮 12．罩壳 13．砂轮 14．长端盖 15．电动机 16．开关 17手把

2．电动砂轮机

图3－40b为手提式电动砂轮机，是由罩壳、砂轮、长端盖、电动机、开关和手把等组成。其砂轮由三相异步鼠笼式电动机带动旋转，电动机的转速一般在2800r／min左右，手柄形腔内装置开关，以通、断电源。

电动砂轮机的规格，按砂轮直径分为100mm、125mm和150mm三种。

(三)修磨方法

1．修磨准备

(1)检查砂轮：磨削前戴好护目镜，并应检查砂轮有无裂纹或破碎，防护罩是否完好。

(2)检查气压：风动砂轮机使用压缩空气的工作压力，应保持在4．5×10⁵～5．5×10⁵Pa，气压太高砂轮磨损加快，影响使用寿命，气压太低磨削效能下降。

(3)检查气路：气管内的异物应先用压缩空气吹净后，才能与风动砂轮机连接，管路应设有气水滤清器、调压阀及油雾器：若管路未设油雾器时，每天必须从接风管内注入润滑油3～4次，润滑油可选用10号或20号机械油。

2．修磨操作

磨削时，用力不得过猛，要平稳地上下、左右移动磨削，不准用砂轮边角及侧面磨削工件，严禁磨削有色金属铜或铝等，不准用砂轮冲击工件，以防砂轮爆裂或转子弯曲。磨削完毕后，切断风源或电源，并将工作场地四周清理干净。
