圆边机

---

(一)用途与特点

圆边机是将从自动冲床冲出的罐盖边向盖面中心弯曲50°左右，以利于罐身紧密配合，顺利进行封口。

(二)主要结构和工作原理

圆边机主要由进盖板、圆边外模、圆边内模、旋转圆盘、底盘、电动机、传动装置、出盖槽等部分组成。其工作原理如图4－10－4所示。

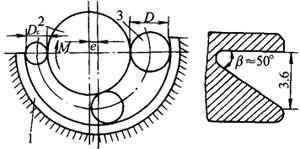

图4－10－4 圆边机工作原理图

1－圆边外模 2－圆边内模 3－罐盖

原料罐盖直径为D，圆边后成品罐盖直径为Dc。罐盖回转轨道应该是变直径，为此将罐盖进口至出口处孔道制成以圆盘中心为基准的偏心孔道，偏心度e=D－Dc，以保证圆边外模1和圆边内模2之间距离等于罐盖3圆边时的直径。

(三)主要技术参数

几种圆边机的主要技术参数见表4－10－3。

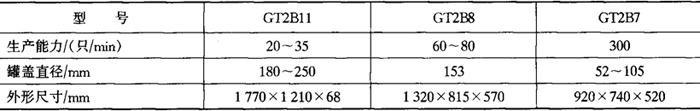

表4－10－3 几种圆边机主要技术参数

注：江西轻工业机械厂制造。
