国内日用陶瓷厂具有特色的车间布置实例

---

(一)唐山某厂原料车间(破碎工段)工艺布置(图7－8)

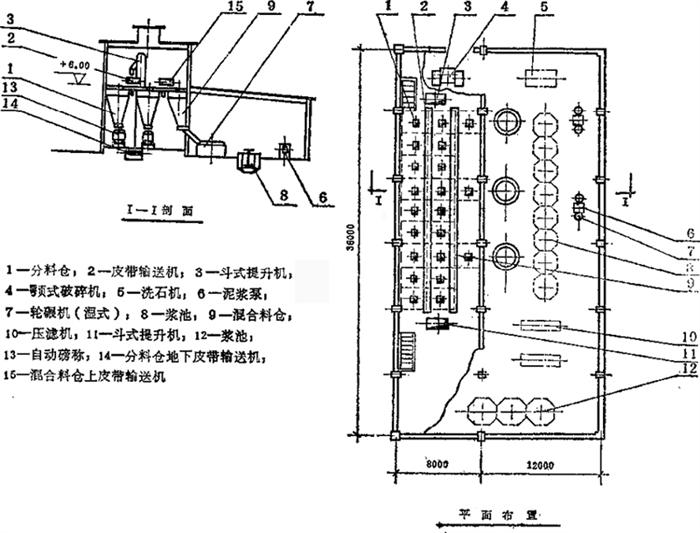

图7-8 唐山某厂原料车间(破碎工段)工艺平，剖面布置图

(二)唐山某厂成型车间工艺布置(图7－9)

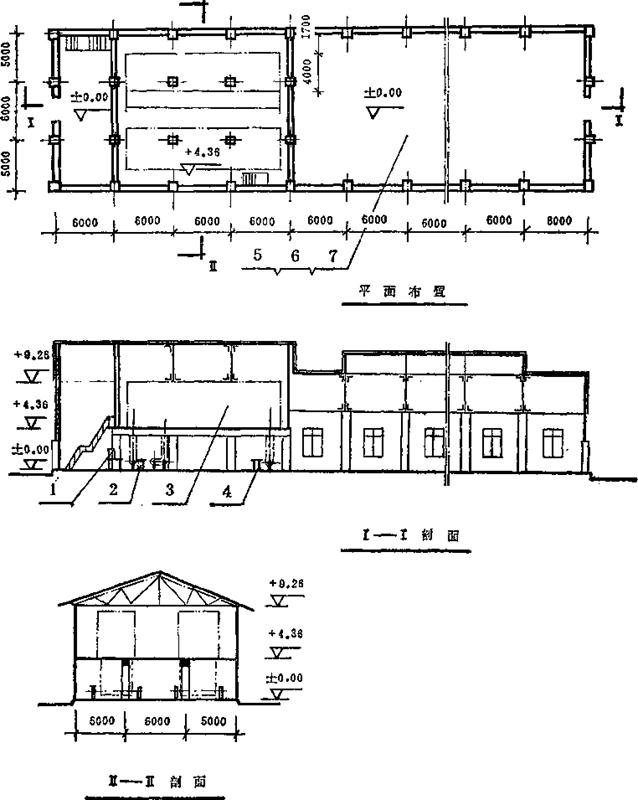

图7－9 唐山某厂成型车间平、剖面工艺布置示意图

1－滚压成型机；2－修坯(或粘接把)；3－链式烘房主体；4－检验(或干修坯)；5－抹水施釉；6－白坯贮存：7－装窑烧成

(三)山东某厂主车间工艺布置(图7－10)

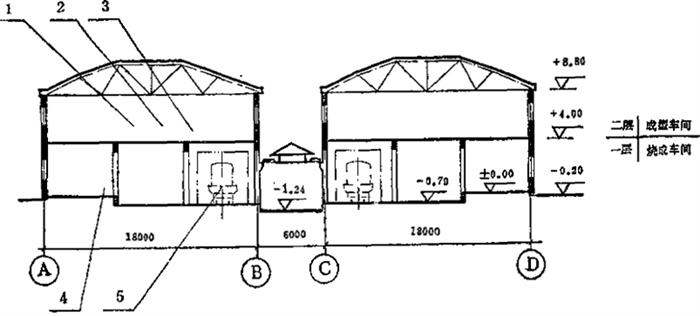

图7－10 山东某厂主车间工艺布置示意图

1－成型、修坯：2－施釉；3－白坯贮存：4－装出窑车；5－烧成

合格白坯通过立式链带吊架，从二层运至底层平皮带输送机上，人工运送到装车工位。
