管辊的静、动平衡校正计算

---

［说明］为保证辊筒(管辊)运行的平稳性，应根据车速对纸机各种管辊校静平衡或动平衡。对于第Ⅰ、Ⅱ、Ⅲ系列造纸机，在设计车速小于150m／min、转速小于100r／min时，可仅校静平衡；在设计车速大于150m／min、转速大于100r／min时，须校动平衡。对第Ⅳ系列造纸机，工作车速不高于300m／min时，可仅校静平衡，其它则需校动平衡。

1．许用静不平衡的计算

式中 U_静——许用静不平衡(N·m)

G_重——管辊的自重(N)

K——静不平衡在辊面上不超过自重的系数，对于各类管辊的K值要求如下：胸辊、引纸辊(包括切纸机，复卷机、特别要求的管辊)为0．05%；普通引纸辊为0．05～0．1%；案辊、导辊为0．1%

R——管辊的半径(m)

2．许用动不平衡量的计算

式中 U_动——许用动不平衡(N·m)

G_重——管辊的自重(N)

D——管辊的直径(m)

V——设计车速(m／min)

G_组——管辊动平衡品种数值；管辊动平衡精度等级如下：有特殊要求的管辊为G1．6级；卷纸辊、导辊、引纸辊、案辊、鹏辊为G2．5级

3．辊筒的静、动态不平衡允差

［说明］参考表2－3－25。

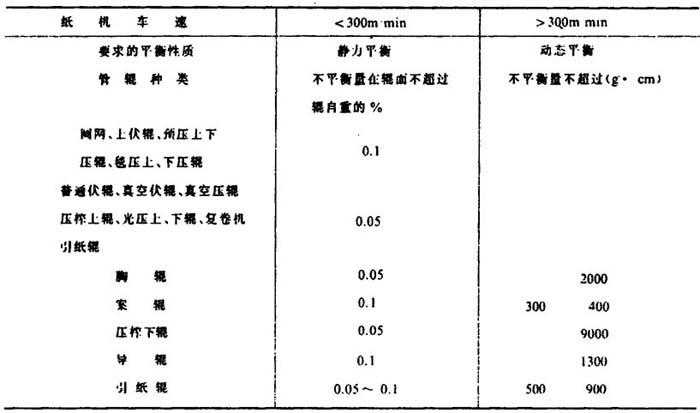

表2－3－25 辊筒的静、动态不平衡允差

注：
❶ 辊子的动不平衡状况与辊子及其支承系统的尺寸、结构、刚性等有关，没有限定尺寸(机宽)，仅供一般参考；

❷ 当纸机车速＜300m／min时，一般只要求校正静态平衡。

4．不同辊筒动平衡校正参考数据

［说明］参考表2－3－26。

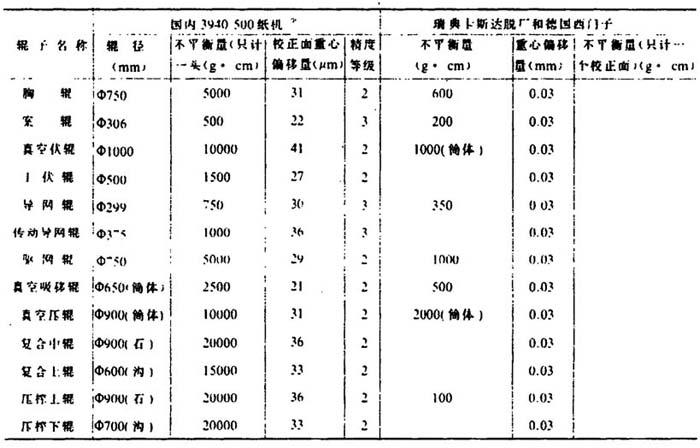

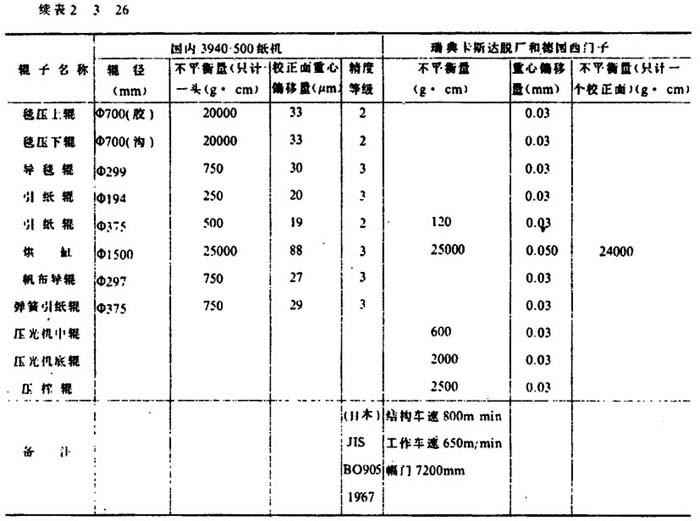

表2－3－26 不同辊筒动平衡校正参考数据
