固井工具及附件

---

(一)水泥头

注水泥的井口装置，接在联顶节上端，与钻机水龙带和水泥车管汇联接，供循环水泥浆、注入水泥和放置顶木塞之用。水泥头配有闸阀、泵压表、木塞顶丝等附件。必要时可使用旋转水泥头。

(二)联顶节

套管固井后预留安装井口装置的位置。常用入井同型套管制作。联顶节长度按下式确定：

H=h+接箍长+吊卡高+垫块高 (3－2－18)

式中 H——联顶节长度

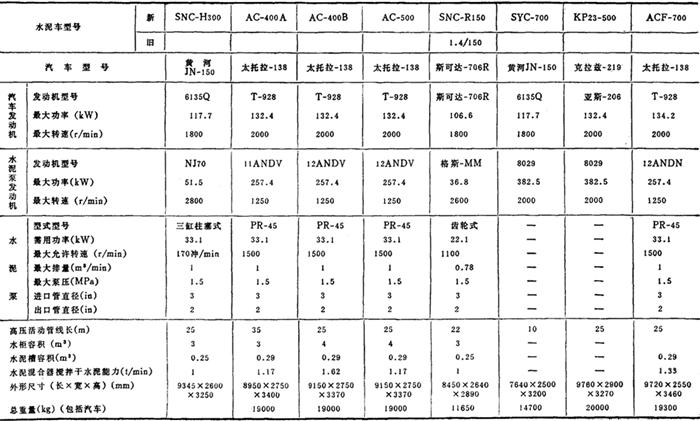

表3－2－103 各型水泥车、压裂车技术规范

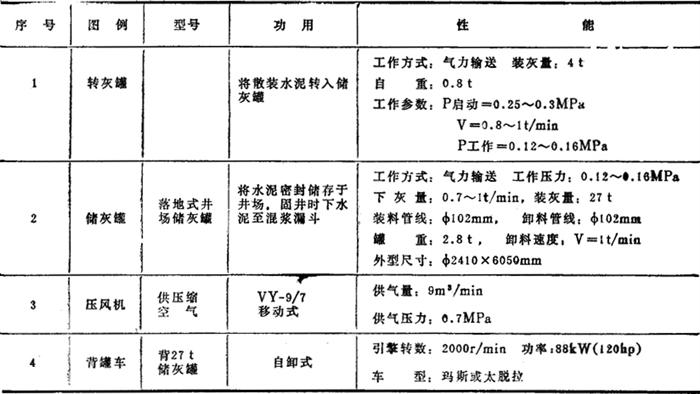

表3－2－104 风动注水泥设备技术规范

h——最上一根套管顶端至转盘面高度，随井口装置需要而定联顶节丝扣与公扣套管扣型相同。母扣与水泥头扣型配合。

(三)生铁圈(环)

结构见图3－2－59，规范见表3－2－105。

图3－2－59 生铁圈

注：(1)铸铁不许有气孔、裂纹、夹渣等缺陷。(2)试压：10MPa不破裂。

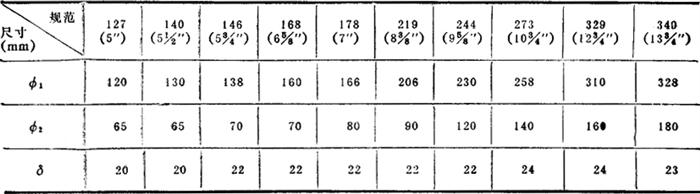

表3－2－105 生铁圈规范表

(四)套管浮箍(套管回压凡尔)

结构见图3－2－60，规范见表3－2－106。

图3－2－60 套管回压凡尔

1－开口销 2－螺帽 3－垫圈 4－弹簧 5－垫子 6－凡尔座 7－凡尔体 8－外壳 9－套管扣

组装技术要求：(1)工作压力10MPa。

(2)组装后用清水冷泵试压至15MPa，历时15min无降压现象

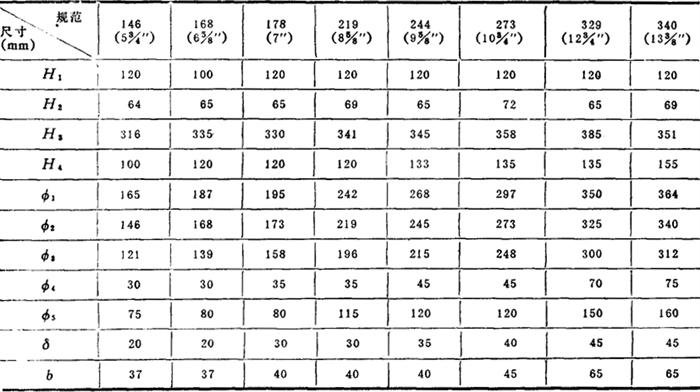

表3－2－106 套管回压凡尔规范表

(五)套管鞋

结构见图3－2－61，规范见表3－2－107。

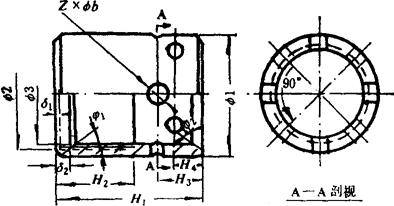

图3－2－61 套管鞋

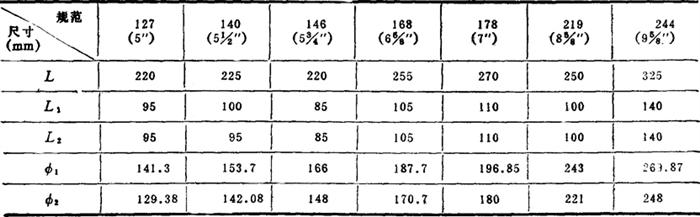

表3－2－107 套管鞋规范表

为简便计，也可以用套管接箍改制。

(六)套管引鞋

浅井用木质引鞋(图3－2－62)，深井用生铁或铝质引鞋。上端车公扣与套管鞋联接。引鞋规范见表3－2－108。

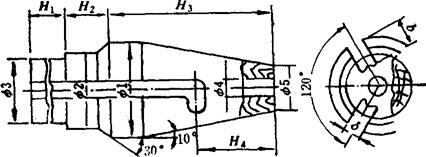

图3－2－62 木引鞋

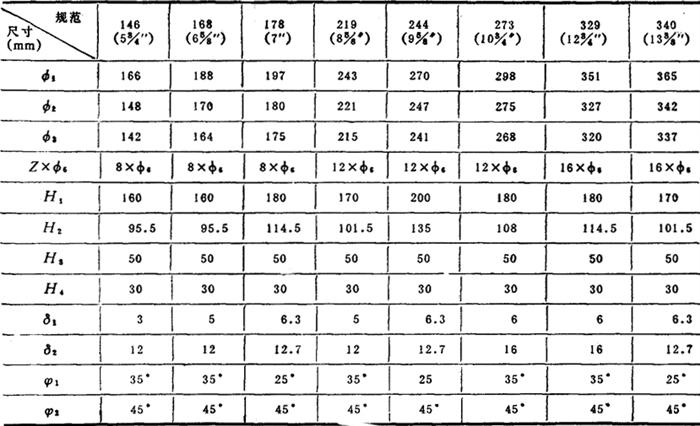

表3－2－108 引鞋规范表

(七)套管扶正器

结构见图3－2－63规范见表3－2－109。

图3－2－63 弹簧扶正器

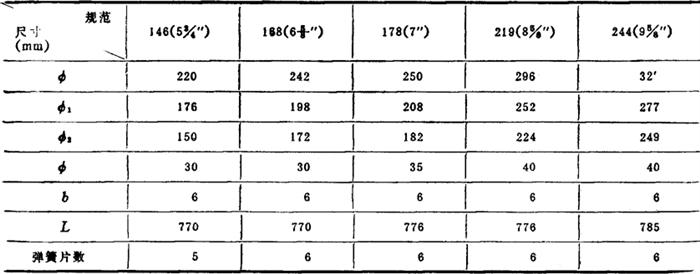

表3－2－109 弹簧扶正器规范表

(八)注水泥用木塞

简易木塞一般自行加工；成批生产已改用胶塞。结构见图规范3－2－64，见表3－2－110。

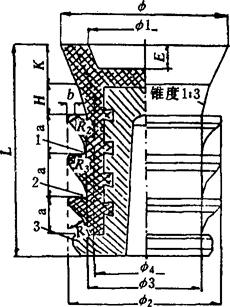

图3－2－64 胶塞

1－帘布层 2－胶皮 3－铁芯

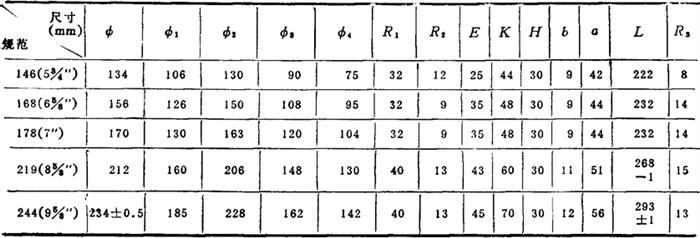

表3－2－110 胶塞规范表
