合金元素对各相变温度的影响

---

合金元素都能与铁形成固溶体，对各相变温度的影响见表12-6．

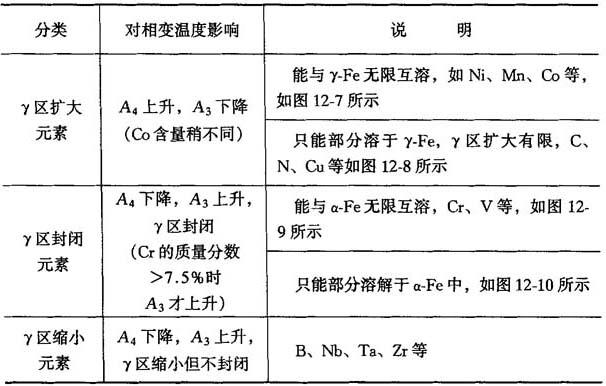

表12-6 合金元素对各相变温度的影响

Cr、Si、Mn含量不同时，铁碳合金中γ区的变化如图12-11～图12-13所示．

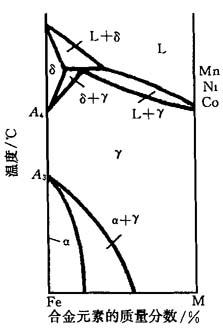

图12-7 扩大γ区与γ-Fe无限互溶的Fe-Me相图

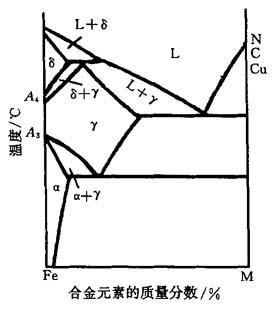

图12-8 扩大γ区与γ-Fe有限互溶的Fe-Me相图

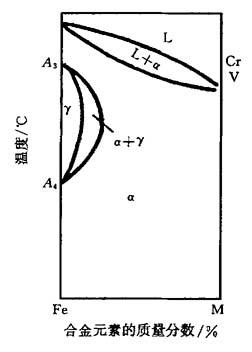

图12-9 封闭γ区与α-Fe无限互溶的Fe-Me相图

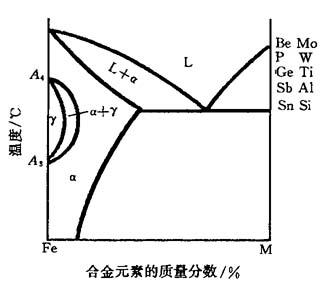

图12-10 封闭γ区与α-Fe有限互溶的Fe-Me相图

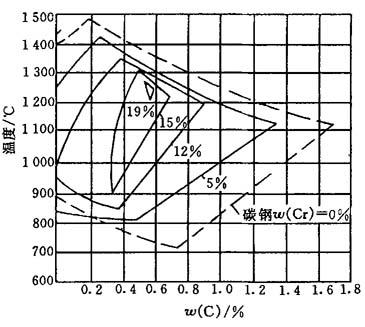

图12-11 铬对铁碳合金状态图中γ相区的影响

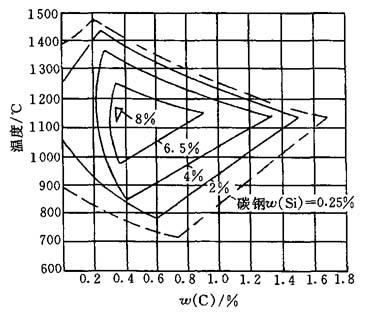

图12-12 硅对铁碳合金状态图中γ相区的影响

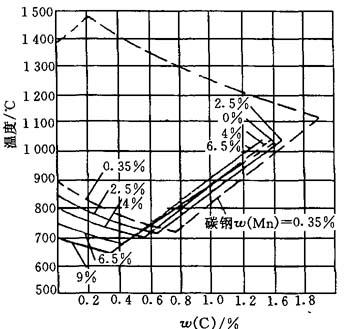

图12-13 锰对铁碳合金状态图中γ相区的影响
