其它形式的静态混合器

---

其它形式的静态混合器有ISG静态混合器、Sulzer静态混合器、LPD静态混合器等。

(一)ISG静态混合器

ISG静态混合器即界面发生器，见图2－48。其结构特点是在一根直管内设有偶数个特殊形状的元件，相邻元件之间形成四面体状空间，每个元件有四个孔并由此形成流体的通道。当双组分流体进入ISG静态混合器，流体被分割。分割流体层的数目在经过第1、第2、第3个元件后将分别成为8、32、128层。于是，流体被分割的层S与元件的数目N之间的关系是：

S=4ⁿN (2－26)

式中：N为流体最初的层数(组分数)；元件数目多用4、6、10、14。

图2－48 ISG静态混合器的掺混元件

(二)Sulzer静态混合器

Sulzer静态混合器为瑞士Koch公司所创，它是将若干组金属斜波纹板交替重迭成的元件置于圆管内构成，相邻两迭波纹板组的流道通路呈90°角配置。这种波纹形料流通道具有很高的混合分散效率。物料在Sulzer静态混合器中被分割的层数可用下式计算：

S=0．5m(2m)^n－1 (2－27)

式中：S为流体层数；m为每个元件中迭合的斜波纹板的片数；n为混合元件的数目。

混合元件的复杂化虽有利于提高混合分散作用，但将导致对流体的阻力过大。例如，Kencis静态混合器的压力降是同尺寸空管的五、六倍左右，而Sulzer静态混合器的压力降则高达同尺寸空管的80倍左右。压力降增大，势必对挤出机提出更高的要求。为此，又发展了一种低压力降静态混合器。

(三)LPD静态混合器

LPD静态混合器是一种低压力降的静态混合器，见图2－49。其混合元件是若干对交叉焊接在固定在芯轴上的半月形叶片，在圆管内每隔一定的距离设置－个，相邻元件的方位亦相差90°，流体通过LPD后的层数可按下式计算：

S=2ⁿN (2－28)

式中各符号的意义同式(2－26)。

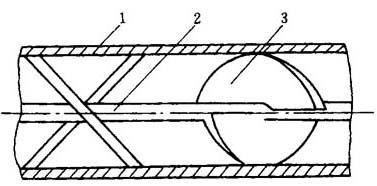

图2－49 LPD静态混合器的结构

1－筒体 2－支撑芯轴 3－混炼元件
