供电系统

---

饮料厂一般采用一个电源。低压的动力和照明配电电压为220／380V三相四线制(或者三相五线制)，高压10kV，35kV将逐渐增多。

供电系统要和当地供电部门一起商议确定，应符合国家有关规程，安全可靠、运行方便、经济节约。

按规定，装接容量在250kW以下者，可以220／380V三相四线制低压供电，超过此限者则应高压供电。变压器容量为320kV·A以上者，须高压供电，高压量电；320kV·A及以下者为高压供电，低压量电。特殊情况，具体协商。

采用两台变压器供电时，低压侧应设有联络线。适合饮料厂的常见的高压供电，高压量电系统见图6－7－1及图6－7－2。

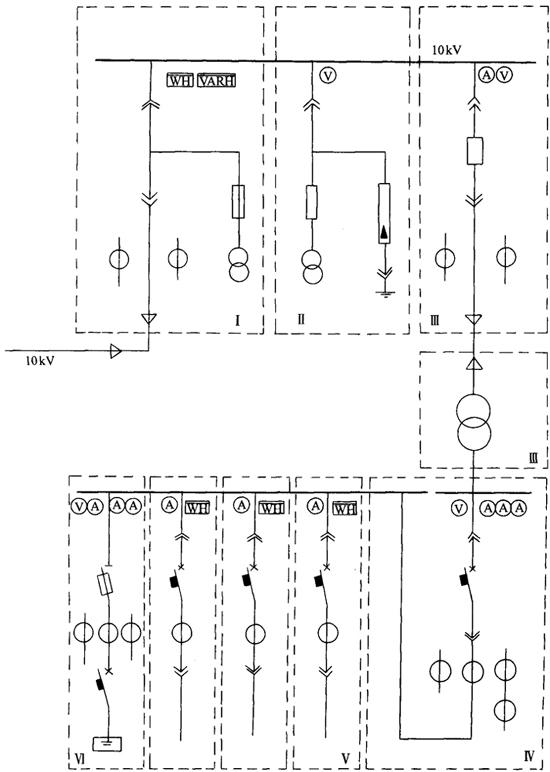

图6－7－1 高压供电、高压量电

Ⅰ－高压供电量电装置 Ⅱ－避雷器及电压互感器装置 Ⅲ－变电装置 Ⅳ－低压总控制保护装置 V－馈电装置 Ⅵ－无功功率补偿装置

图6－7－2 两台变压器供电系统-高压供电量电装置 Ⅱ-避雷器及电压互感器装置 Ⅲ－变电装置 Ⅳ-低压总控制保?爸芒酰〉缱爸谩、觯薰β什钩 爸谩、鳎脱沽缱爸谩?
