低压除砂器

---

1．概述

低压除砂器克服了沉砂沟占地面积大，除砂效果差的缺点，可串联在锥形除渣器或压力筛之前使用，以保护筛板和排渣口不易损坏或堵塞。

低压除砂器的外形同锥形除砂器，因压差较小而得名，见图6－5－24，其工作原理也与锥形除砂器相同：稀释的浆料以一定的压力沿切线方向进入锥形管内，沿着筒壁转为回转运动，离心力的大小符合公式：

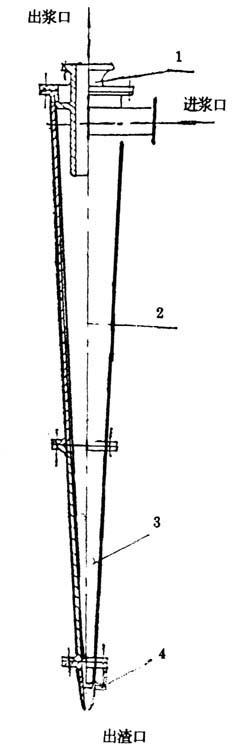

图6－5－24 锥形除砂器

1－顶部；2－上锥部；3－下锥部；4－除渣管

式中：F——离心力(N)；

m——物体的质量(kg)；

u——圆周速度(m／s)；

r——物体旋转半径(m)。

砂石、尘埃相对密度较大，所受离心力较大，在运动中被抛至筒壁，同时受重力作用沿筒壁向下运动。在锥体轴心处，由于离心力作用形成“低压区”，比重小的浆料在中心“低压区”负压作用下旋转向上，从顶部排出。

制作低压除砂器的材料有不锈钢、生铁内衬塑料，陶瓷、玻璃、硬橡胶等，要求内壁光滑、耐磨、耐腐蚀。

2．主要技术特征

表6－5－49 低压除砂器的型号与规格

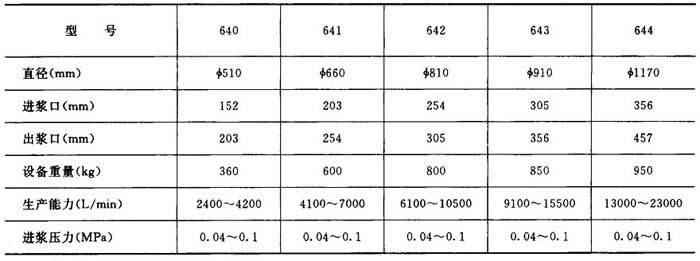

表6－5－50 芬兰恩索(E_nS_D)低压除砂器

大型低压除砂器还可做成圆筒形，即上部为空心圆柱，下部为空心锥体。
