低压聚乙烯瓶盖

---

图5-36应用于角式注射机上，它的结构特点是，通过注射机上的丝杠18(丝杠端部中心设有方孔)和注射模后面的方轴1，驱使主齿轮旋转，然后主齿轮作用从动轮3上的螺纹成型芯旋转，与此同时，塑件在弹簧12的作用下，再加之塑件外部的花纹，即退出螺纹成型芯。弹簧弹出的距离应大于塑件高度。动模方轴的长度在大于开模行程的情况下，应再加上一段余量，通常在20～30mm范围内选取。

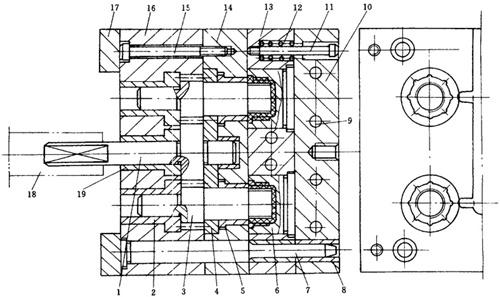

图5-36 低压聚乙烯瓶盖

1—方轴 2—轴套 3—从动轮轴 4—垫板 5—衬套 6—镶件 7—导柱 8—导套 9—冷却水道 10—定模板 11—限位钉 12—弹簧 13—定模型板 14—固定板 15—螺钉 16—动模垫板 17—把模板 18—丝杆 19—衬套
