二氧化碳电弧点焊工艺

---

1．接头形式

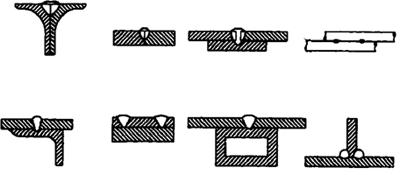

二氧化碳电弧点焊的接头形式如图1－5－7所示。

图1－5－7 二氧化碳电弧点焊的接头形式^［1］

2．焊接工艺参数

二氧化碳电弧点焊的焊接工艺参数主要有：焊丝直径、焊接电流、电弧电压及点焊时间。焊接电流及电弧电压的选择与一般二氧化碳焊大体相同，一般应根据板厚、接头形式及焊接位置进行选择，板厚越大，选择的焊丝直径、电流及点焊时间也应越大。进行仰面位置的点焊时应尽量采用大电流、低电压、短时间及大的气体流量，以防止熔池金属坠落。进行垂直位置的点焊时，焊接时间要比仰焊时更短。表1－5－30给出了典型二氧化碳电弧点焊工艺参数。

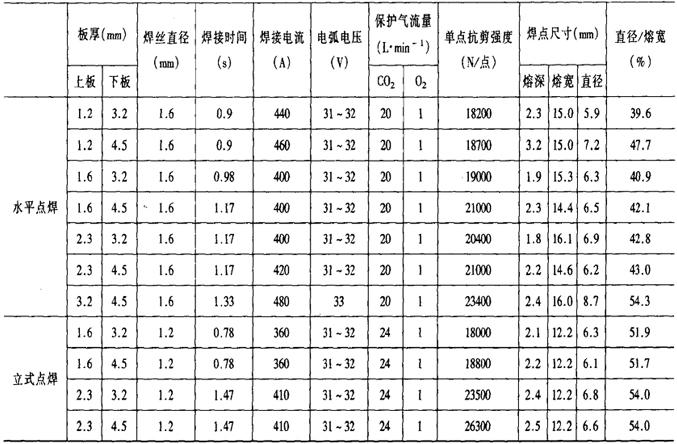

表1－5－30 低碳钢二氧化碳电弧点焊工艺参数^［10］
