主令电器的选用、安装和维护

---

主令电器是用来闭合或断开控制电路，以发出命令或作程序控制的电器。其主要类型有按钮、限位器、微动开关、脚踏开关、万能转换开关、行程开关等。

1．万能转换开关的选用、安装和维护

(1)根据额定电压和工作电流等选用合适的系列。

(2)按操作需要选定手柄型和定位特征。

(3)按控制要求参照转换开关样本确定触头数量和接线图编号。

(4)选择棉板形式及标志。

2．行程开关的选用、安装和维护

(1)根据应用场合及控制对象选择，有一般用途行程开关和起重设备用行程开关。

(2)根据安装环境选择防护式型，如开启式或保护式。

(3)根据控制回路的电压和电流选择系列。

(4)根据机械与行程开关的传力与位移关系选择合适的头部型式。

(5)安装位置应能使开关正确动作，且不妨碍机械部件的运动。

(6)碰块或撞杆应安装在开关滚轮或推杆的动作轴线上。对电子式行程开关应按产品技术文件要求调整可动设备的间距。

(7)碰块或撞杆对开关的作用力及开关的动作行程，均不应大于允许值。

(8)限位用的行程开关，应与机械装置配合调整；确认动作可靠后，方可接入电路使用。

3．按钮的选用、安装和维护

(1)根据作业场合，选择按钮的种类，如开启式、保护式、防水式、防腐式等。

(2)根据用途选用合适的型式，如手把旋钮式、钥匙式、紧急式、带灯式等。

(3)按控制回路的需要，确定不同的按钮数，如单钮、双钮、三钮、四钮等。

(4)按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色。参照IEC204的规定，按钮的颜色、信号灯的颜色、带灯按钮的颜色，其含义和典型用途见表1－124。

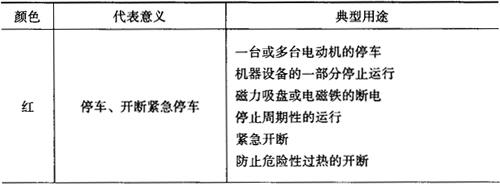

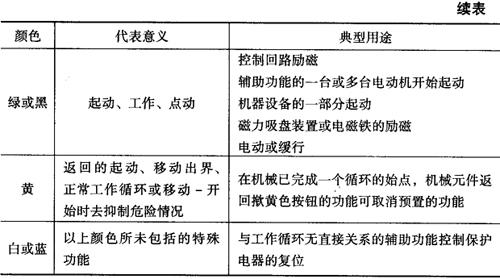

表1－124a 按钮颜色代表的意义

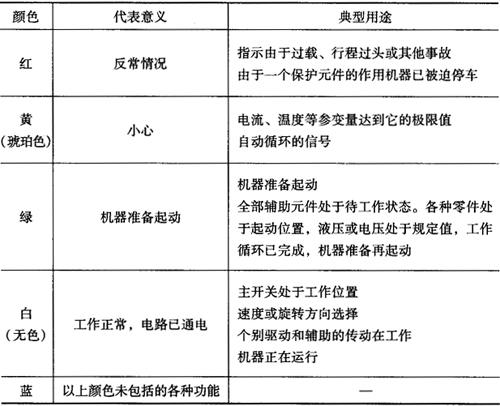

表1－124b 指示灯颜色代表的意义

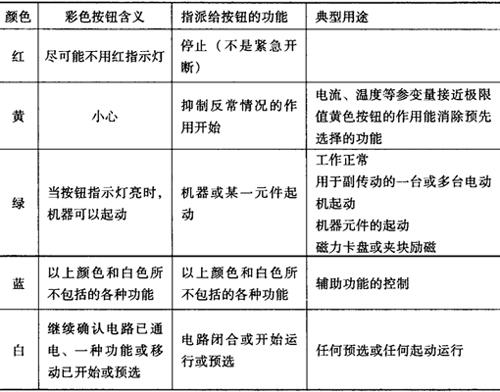

表1－124c 带灯按钮的颜色

(5)按钮之间的距离宜为50～80mm，按钮箱之间的距离宜为50～100mm；当倾斜安装时，其与水平的倾角不宜小于30mm；按钮操作应灵活、可靠、无卡阻。

(6)集中在一起安装的按钮应有编号或不同的识别标志，“紧急”按钮应有明显标志，并设保护罩。

4．限位器安装与调试

(1)限位器在接线调试前，应将葫芦挂钩放在地面至横梁的中间位置以防冲顶。

(2)将限位器主触头按使用说明上的接线示意图接主回路。

(3)接通电源做下述空载调试：

①电动葫芦挂钩能否升降，如只有一个运动方向，则对照接线示意图是否接线正确。

②电动葫芦的动作应与操作一致，如不一致，应按控制箱调试要求调整之。

③调整电动葫芦限位块及限位杆，使挂钩上下运动没有滞阻现象，把限位块调至需要位置，保证限位，并注意限位器行程不得超过允许范围，以防冲坏。
