三相点

---

纯物质的固、液、汽三相平衡温度点称为三相点。常用的三相点有水三相点(0．01℃)，镓三相点(29．7646℃)，氩三相点(83．8058K)，氧三相点(54．3584K)，平衡氢三相点(13．8033K)，汞三相点(234．3156K)。

图4．7－4为物质的三相图。横坐标为温度T，纵坐标为压强P。图中OA为熔化曲线，是固液两相的分界线；OB是汽化曲线，是液汽两相的分界线；OC为升华曲线，是固汽两相的分界线。三相共存时就是三条曲线的交点O，O点就是该物质的三相点。一个单一物质所组成的体系，当三相共存处于平衡时，它们的温度和压力是确定不变的。

图4．7－4 物质的三相图

水三相点是热力学温度的定义点，是国际实用温标中最重要的固相点，水三相点的温度为0．01℃(273．16K)，压力为610．75Pa。水三相点容器如图4．7－5所示。

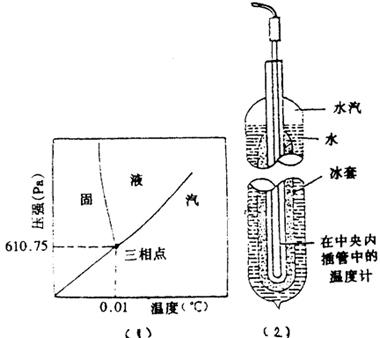

图4．7－5 水的三相图及水三相点容器

水三相点的复现性优于±0．1mK。一切温度值都以它为基准点。

由热力学克拉珀龙方程可以获得水的固、液两相平衡曲线的温度－压力变化斜率，即：

其中v₁、v₂分别为液、固相的比容，λ为潜热。冰、水平衡线的dT／dP为：

dT／dP=－7．42×10^－8℃Pa^－1 (4．7－2)

已知水三相点的压强为610．75Pa，冰点的压强为101325Pa，则压差为100714．25Pa。由上式可计算出一个大气压下冰水平衡点的温度值比水三相点低0．00747℃，考虑到冰点是纯冰与有空气溶解在内的水的平衡温度，应修正0．002418℃，结果冰点温度应比水三相点温度低，而水三相点定义为0．01℃，则冰点接近0℃。

经验指出：水的纯度影响水三相点温度值。水中含氘的比例改变可影响到三相点温度值约0．1mK。常用的三相点瓶的尺寸是：长380～430mm，直径40～65mm，内阱的直径为10～13mm。

在使用水三相点容器时，必须考虑静压效应并进行修正。在液面下L(m)深处的固液界面上的平衡温度应为：

t=A+BL (4．7－3)

式中A=0．01℃，B=－7．3^*10^－4m^－1℃。

【参考文献】：

［1］师克宽等，过程参数检测，中国计量出版社，1990。

［2］王江，现代计量测试技术，中国计量出版社，1990。

［3］鲁绍曾，现代计量学概论，中国计量出版社，1987。

［4］赵琪 原遵东等，用于ITS－90的直流光电温度比较仪，计量学报(1990)，Vo1，11，No．4，P．241。

［5］H．Preston－Thomas，The International Temperature Scale of 1990，CCT BIPM，1990

［6］蒋思敬、姚土春编，压力研究。

［7］M·K，若霍夫斯基着，李燕、黄国政等译，压力和疏空计量技术。

［8］Supplementary Information for the International Temperature Scale of 1990，CCTBIPM，1990。

［9］Techniques for Approximating The International Temperature Scale of 1990，CCT BIPM，1990。

［10］王魁汉，温度测量技术，东北工学院出版社，1991。

［11］沈正宇、王凤诚，从计量保证方案(MAP)谈一等标准水银温度计的检定质量，第二届全国温度测量与控制学术会议论文集，P340－345，1990。

［12］压力计量名词术语及定义，JJG，1008－87。

［13］知久明、金田良作等合编，房景富、韩慧文、袁先富译，压力测试仪器的管理。

［14］许第昌编，压力计量测试。

［15］蔡武昌等编，流量测理方法和仪表选用指南。

［16］川田裕郎等编着，流量测量手册。

［17］苏彦勋、盛健、梁国伟编着，流量计量与测试。
