Y1Cr18Ni9(AISI303)和Y1Cr18Ni9Se

---

(1)钢号简介

Y1Cr18Ni9和Y1Cr18Ni9Se是两种易切削Cr－Ni奥氏体不锈钢。前者通过调整钢中的磷、硫含量，后者除调整钢种的磷、硫外还加入硒，从而改善了1Cr18Ni9钢的切削加工性能。钢的其他性能仍保留了1Cr18Ni9的特点。对于要求切削加工性能优良和具有良好加工表面的部件，宜选用此类钢为佳。

(2)化学成分

两个钢号的化学成分列入表1－29。

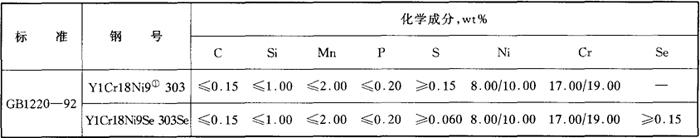

表1－29 Y1Cr18Ni9、Y1Cr18Ni9Se的化学成分

注：①可加入≤0．6%Mo。

(3)力学性能

Y1Cr18Ni9和Y1Cr18Ni9Se的室温瞬时力学性能见表1－30。

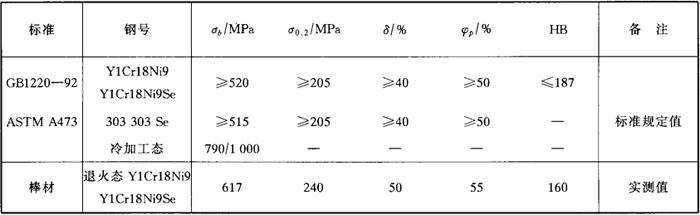

表1－30 Y1Cr18Ni9、Y1Cr18Ni9Se的室温力学性能

(4)冷作硬化

Y1Cr18Ni9钢冷作硬化特性见图1－34。

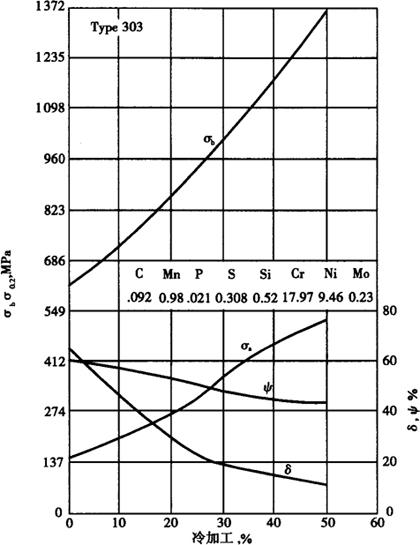

图1－34 Y1Cr18Ni9钢冷作硬化特性

(5)低温力学性能

Y1Cr18Ni9的低温力学性能见图1－35和图1－36。

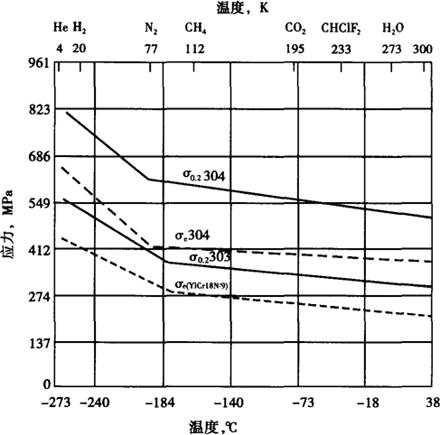

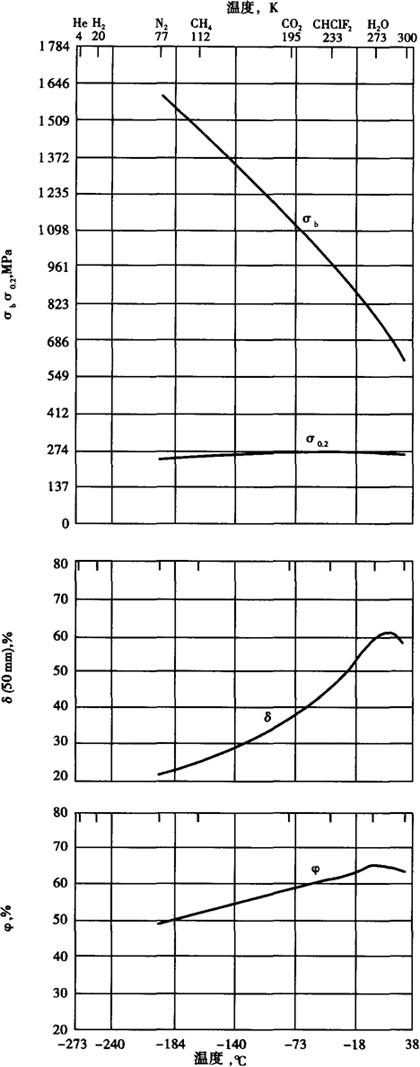

图1－35 Y1Cr18Ni9退火态的低温力学性能

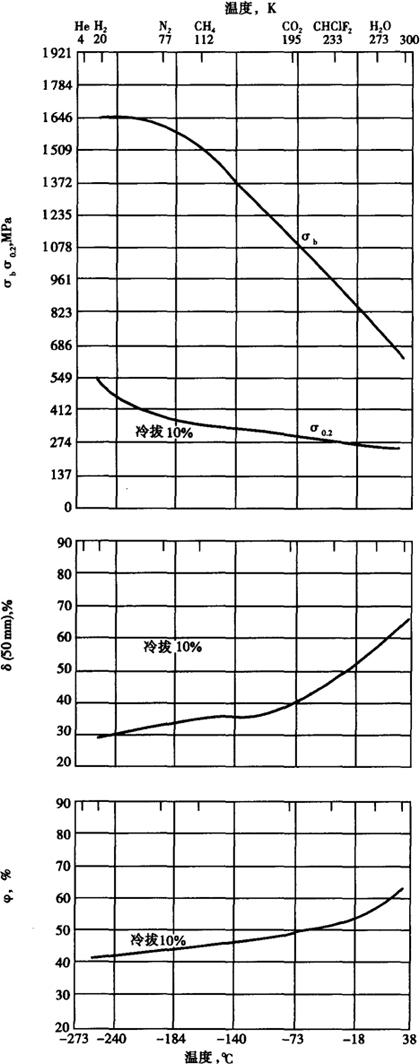

图1－36 Y1Cr18Ni9冷加工态的低温力学性能

Y1Cr18Ni9和YY1Cr18Ni9Se的低温压缩强度和冲击韧性见图1－37和图1－38。

图1－37 Y1Cr18Ni9的低温压缩强度

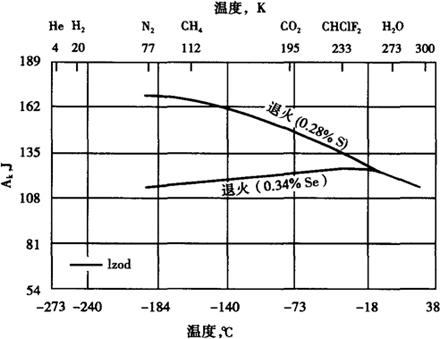

图1－38 Y1Cr18Ni9和Y1Cr18Ni9Se的低温冲击性能

(6)高温力学性能

a．高温瞬时拉伸性能 Y1Cr18Ni9和Y1Cr18Ni9Se的高温瞬时拉伸性能见表1－31和表1－32。

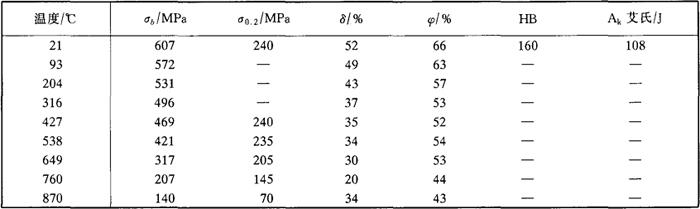

表1－31 退火态Y1Cr18Ni9的高温瞬时拉伸性能

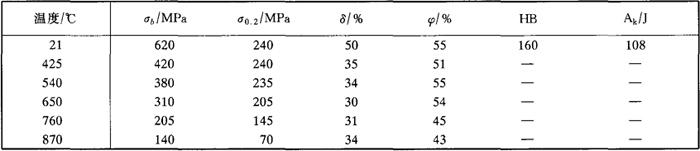

表1－32 退火态Y1Cr18Ni9Se的高温瞬时拉伸性能

b．高温长时力学性能 Y1Cr18Ni9和Y1Cr18Ni9Se的高温蠕变性能见表1－32。

表1－33 退火态Y1Cr18Ni9和Y1Cr18Ni9Se的蠕变强度

(7)耐蚀性

在干燥和大多数中等腐蚀环境中，其耐蚀性相当于1Cr18Ni9，在湿态大气中形成锈蚀膜，在严苛腐蚀介质中其耐蚀性不如1Cr18Ni9。同1Cr18Ni9一样，它们不耐敏化态晶间腐蚀。在液态钠和NaK中的腐蚀速度见表1－34。

表1－34 Y1Cr18Ni9钢在液态Na和NaK中的腐蚀速度

(8)工艺性能

a．热加工 由于钢中P、S含量较高对钢的热加工性能产生不利影响，推荐的热加工范围为982～1204℃，随后在1038℃退火并水冷。

b．冷加工 钢的冷加工性能不如1Cr18Ni9。一般不推荐冷成形操作。

c．机械加工性能 此类钢易于机械加工，其切削性能优于1Cr18Ni9，易断屑且表面光滑。机械加工的一些参数见表1－35～表1－37。加工表面粗糙度见图1－39。

表1－35 Y1Cr18Ni9的机械加工性能(高速钢)

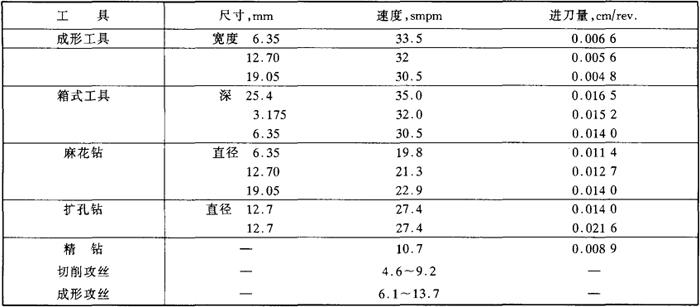

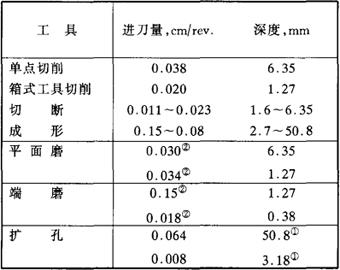

表1－36 采用碳化物工具的进刀量和速度

注：①扩孔钻直径。②cm／tooth

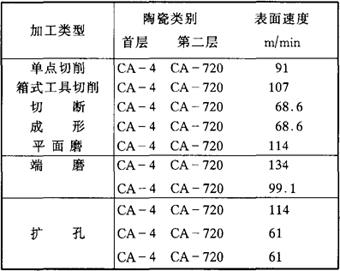

表1－37 采用陶瓷工具的进刀量和速度

(9)物理性能

Y1Cr18Ni9的物理性能如下：

密度，g／cm³：8．0

弹性模量，GPa：193

膨胀系数α，×10^－6／K

0～100℃ 17．2

0～315℃ 17．8

0～538℃ 18．4

导数系数，W／m·K：

100℃ 16．2

500℃ 21．5

比热，J／kg·K：

0～100℃ 500

电阻，nΩ·m：

20℃ 720

100℃ 780

200℃ 860

400℃ 1000

600℃ 1110

800℃ 1210

导磁率： ≤1．02

熔点范围℃： 1400～1450

(10)应用

Y1Cr18Ni9和Y1Cr18Ni9Se主要应用干燥和中等腐蚀环境中，对耐蚀性要求不高，但对机械加工性能要求较高的部件，如办公器械复印机的滚子、导辊、轴类等。对要求无磁、耐锈蚀又要求和加工性能优良的产品，此类钢是最佳选择。

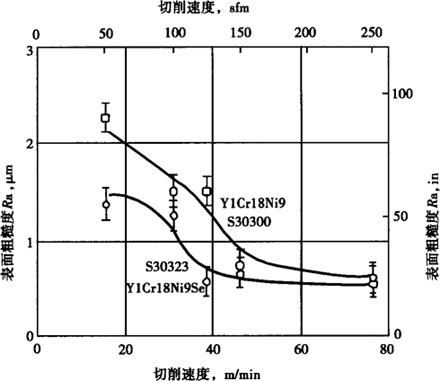

图1－39 Y1Cr18Ni9和Y1Cr18Ni9Se的磨削加工的表面粗糙度
