SCI1型环氧树脂浇注干式变压器

---

SCL1型环氧树脂浇注干式变压器，具有防火、防潮和防尘的特点，供交流50Hz、60Hz变配电系统中配电用，可用于高层建筑物、机场、车站、码头、海上钻井平台、地下铁道、医院、学校、隧道及工业企业。

该产品为空气自冷式、铝绕组、B级绝缘，高低压绕组各自用环氧树脂浇注，并同轴套在铁芯柱上，高低压绕组之间有冷却气道，使绕组散热。A、B、C三相绕组的连线也是由环氧树脂浇注成的，因此，带电部分不暴露在外面。

铁芯采用晶粒取向冷轧硅钢片制成，可按用户需要，供应箱体。凡带箱体的变压器，容量在2000kV·A及以上时，均带有风扇。该产品不论容量大小，均带有信号温度计。

该产品为无载调压，调压范围为±2×2．5%或±2×5%。

SCL1型环氧树脂浇注干式变压器技术数据及外形尺寸见表4－12。

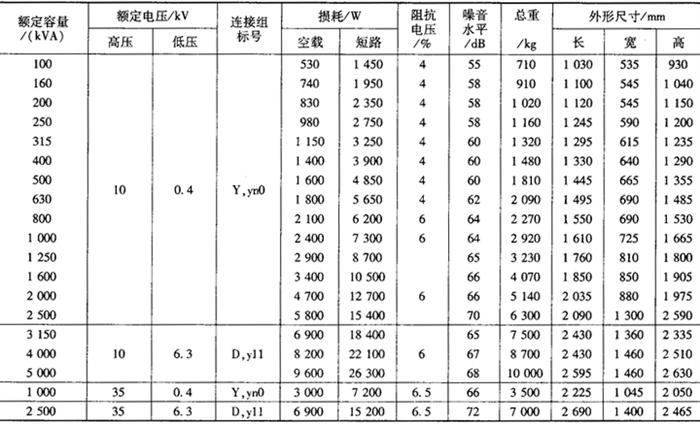

表4－12 SCL1型环氧树脂浇注干式变压器技术数据及外形尺寸
