PROTOS70(ZJ17)、PROTOS90、PROTOS100系列卷接机组

---

PROTOS70、PROTOS90、PROTOS100与PROTOS8000一样，属国际水平的设备。PROTOS70已国产化，型号为ZJ17卷接机组。

1．结构特点

(1)PROTOS100卷接机组的结构特点：

①PROTOS100卷接机组由VE100供料部分、SE100烟支成型部分、MAX100滤嘴接装部分组成。首次在烟支成型过程中采用了流化床原理。

②烟丝经几次分离确保在烟支成型前将梗签分离干净。

③在线监视器可监视烟支的各项质量参数，不符合设定参数的烟支被剔除。

④机组自动化程度高，各部件拆卸与安装方便，且装有独立的开关柜，以便维修。

(2)PROTOS90卷接机组结构特点：

①PROTOS90卷接机组是在PROTOS8000的基础上改进的设备。在标准型的基础上有部分部件作为用户的可选件，PROTOS90与PROTOS70的主要区别是：PROTOS70上作为可选择的部分部件在PROTOS90上则是必有的标准部件，所以PROTOS90较PROTOS70更先进。但多数备件和部件和PROTOS8000机组完全相同。该机由VE80供料部分、SE80烟支成型部分、MAX80滤嘴接装部分组成。

②该机组可与COMPAS500软盒小包机、C90小包透明纸包装机、B90硬条盒包装机、FEWO－FOLD硬条盒透明纸包装机相连接组成卷接包装生产线。

③烟条监视器和重量控制器控制在制品的质量，卷制不符合标准的烟支被自动剔除(该部件为标准配置)。

④烟枪装有水冷却装置，增加了烟枪布带的寿命(该部件为标准配置)。

⑤采用光学检测系统对烟支的外观质量进行检测，不合标准的被自动剔除(该部件为选择件)。

⑥在MAX80接装机上装一激光系统，可对接装纸或成品烟支进行打孔(该部件为选择件)。

⑦吸阻监测系统可装在检测鼓上，检测鼓和激光系统可形成一个闭环控制系统，控制烟支的吸阻。

(3)PROTOS70卷接机组结构特点：

①PROTOS70卷接机组是在PROTOS8000卷接机组的基础上发展而来的，由VE80供料部分、SE80烟支成型部分、MAX80滤嘴接装部分组成。许多备件与部件与PROTOS8000卷接机组完全相同。

②在检测鼓上，检测每支卷烟的漏气情况，不合格的将被自动剔除(该部件为标准配置)。

③质量控制系统可显示瞬间、短期或长期成品烟支的平均质量偏差(该部件为标准配置)。

④可用用户易懂的语言形式显示127个报警和停机信号(该部件为选择件)。

⑤质量控制系统配有生产和质量数据的采集装置，不符合标准的烟支被自动剔除(该部件为选择件)。

⑥在检测鼓8000上，检测每支卷烟的漏气和吸阻，不合格的将被自动剔除(该部件为选择件)。

2．主要技术参数

见表9－3－5。

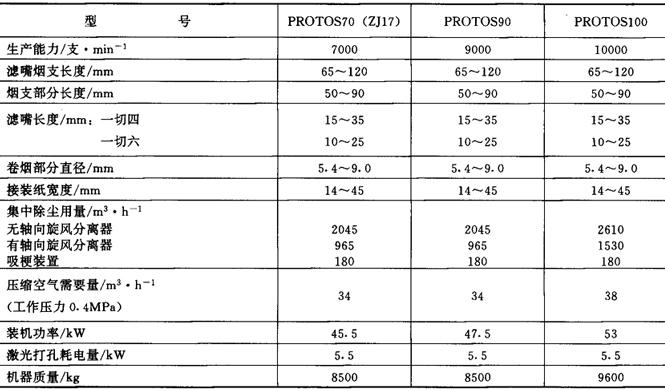

表9－3－5 主要技术参数

3．安装图示

PROTOS70、PROTOS90、PROTOS100平面布置见图9－3－14、图9－3－15、图9－3－16。

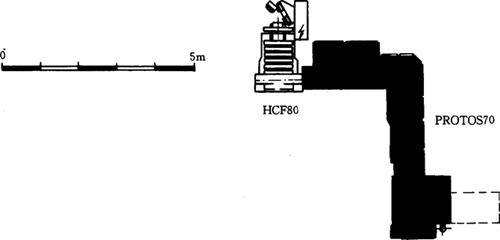

图9－3－14 PROTOS70平面布置图

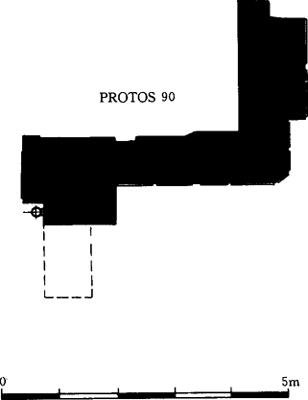

图9－3－15 PROTOS90平面布置图

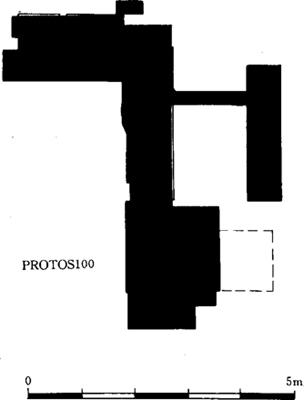

图9－3－16 PROTOS100平面布置图

4．生产厂家

德国豪尼公司、常德烟草机械厂。
