PASSIM卷接机组

---

PASSIM卷接机组是在SUPER9卷接机组的基础上改进的机组。有PASSIM7000、PASSIM8000、PASSIM10000三种机型，属国际水平的设备。

PASSIM7000卷接机组已国产化，其型号为ZJ19(原YJ19／YJ29)卷接机组。

1．结构特点

(1)PASSIM卷烟机结构特点：

①采用了新式粗钉滚筒料斗，代替了传统的针条提升带结构，对烟丝的适应性显着提高。

②同样采用了双风分除杂结构，能完全除去烟丝中的梗签与梗块。采用了吸风罩，显着降低了烟丝堵塞现象，重量偏差小。

③平准器劈刀盘用平均重量控制的方法自动调整，并可由控制盘上的专用开关操纵，根据烟支长度变化，改变烟条的紧头位置。

④大风机装在卷烟机后面的消音箱内，并与吸风室直接连接。小风机在料斗下部，串联式的空气环路，使空气均匀分配在整个装置的宽度范围内。

(2)PASSIM接装机结构特点：

PASSIM接装机的结构与PA9型接装机相似，主要特点是：

①在制品传递准确，接装质量好、浪费少。

②所有鼓轮和阀容易拆除，清理，维修方便。

③接装纸进料系统增设储存库，纸的张力一致，可以消除加速时接装纸不连贯的现象。

2．主要技术参数

见表9－3－3所示。

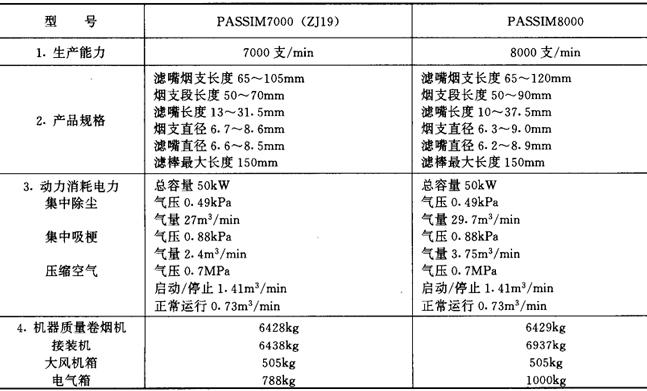

表9－3－3 PASSIM卷接机组主要技术参数

3．安装图示

PASSIM卷接机组平面布置图见图9－3－10所示。

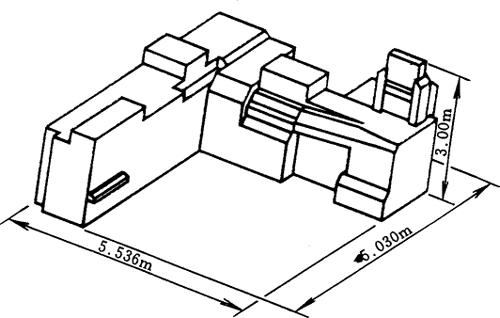

图9－3－10 PASSIM卷接机组平面布置图

4．生产厂家

英国莫林斯公司、许昌烟草机械厂。
