MIG焊原理及特点

---

1．MIG焊原理

熔化极惰性气体保护焊，工作原理如图5－16所示。

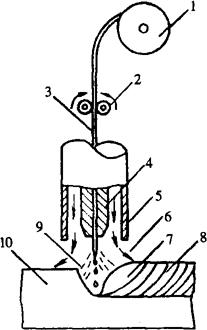

图5－16 熔化极氩弧焊示意图

1－焊丝盘 2－送丝滚轮 3－焊丝 4－导电嘴 5－保护气体喷嘴 6－保护气 7－熔池 8－焊缝金属 9－电弧 10－母材

2．MIG焊特点。

(1)由于用填充焊丝作为电极，可以采用高电流密度，因而母材熔深大，填充金属熔敷速度快。用于焊接厚板铜铝等金属时，比TIG焊的生产率高，变形小。

(2)焊接铝及其合金时，采用直流反接阴极雾化作用显着，能够改善焊缝质量。

(3)MIG焊亚射流过渡焊铝及铝合金时，亚射流电弧的固有自调节作用显着，过程稳定。

(4)适合铝、铜及其合金和不锈钢等几乎所有金属材料的焊接。
