JGW型远红外电热管

---

JGW型远红外电热管的外形见图10－3，规格及外形尺寸见表10－19。

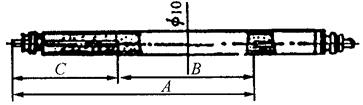

图10－3 JGW型电热管的外形

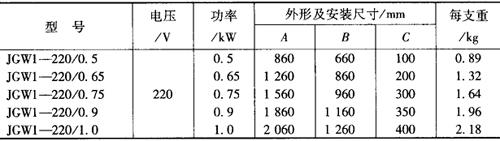

表10－19 JGW型电热管的规格及外形尺寸

管状电热元件使用时的注意事项：

(1)各种型号的元件是根据各种加热介质采用不同的管子表面负荷进行设计的，所以不能互换使用。因水的散热条件比空气好，用于水中的JGS型的管子表面负荷大于在空气中使用的JGQ型。如果用JGS型电热元件加热空气，则由于它的管子表面负荷过大，将使元件温度过高而烧坏。

(2)用于液体中的电热元件必须把其有效长度全部浸入液体中，防止暴露于液须以上的部分过热而烧坏。

(3)因固体的散热条件不如液体，所以在盐浴或碱浴炉中，当盐或碱尚在固态时，电热元件必须降低电压使用，以降低其表面负荷，待其全部熔化成液态后，方可升至额定电压。

(4)元件的工作电压不得超过其额定值的10%。

(5)元件外壳应有效地接地，以利安全。
