GG202型常压灌装机

---

(一)用途与特点

本机可用于白酒、果酒、果茶等无气饮料的定量灌装。这是一种直线式灌装设备，结构简单、造价低廉、操作方便。适合于各种形状、不同材料的瓶子灌装，且不需要更换任何零件。本机工作区封闭且易于清洗。

(二)主要结构与工作原理

本机主要由传动机架、定量送料装置和灌装系统三大部分组成，见图4－6－3。容器送上传送带后，从图示左侧送入灌装工位，定量灌装后，瓶子从右侧送出并进入旋盖工序。定量灌装部分采用活塞定量，且灌装量可任意调节。

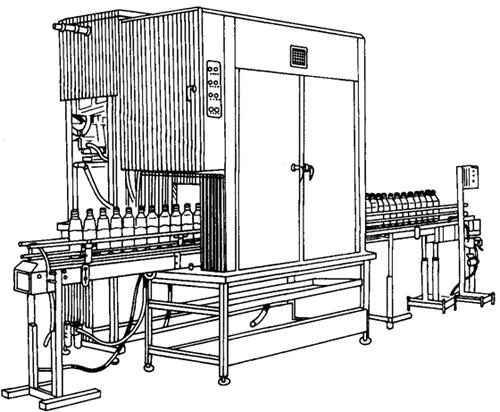

图4－6－3 GG202型常压定量灌装机

本机采用机械、气动、PC电控装置相结合的传动和控制方式，因而开机后，可自动完成全部定量灌装过程。

(三)主要技术参数

GG202型常压定量灌装机主要技术参数见表4－6－2。

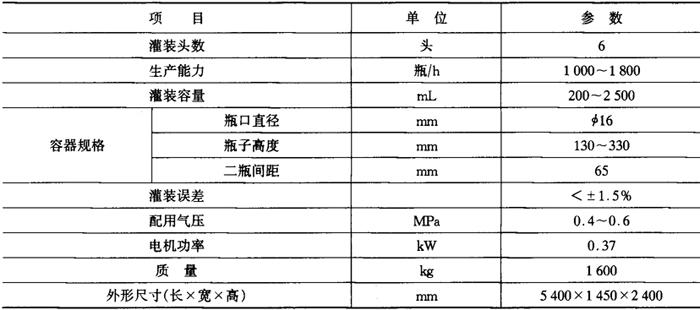

表4－6－2GG202型常压定量灌装机主要技术参数

注：上海前卫机械厂生产。
