CTS／FTS烟支／滤棒综合测试仪

---

1．结构特点

CTS系列烟支综合测试仪及FTS系列滤棒综合测试仪应用同一种仪器可连续测量烟支和滤棒的质量、圆周／直径、压降／稀释度、硬度。仪器操作简单，在中央处理单元的控制下，自动完成各种参数的测量、打印，同时也可通过键盘输入不同的指令，选择不同的测量参数。各测量单元的校准是在中央处理单元及显示器指示下进行各种操作，仪器还具有自诊断和故障报警功能。

CTS、FTS两种系列综合测试仪由各测量单元组成，各测量单元由气路、模拟电路、机械传动及集中控制的中央处理单元组成。气路部分提供综合测试仪各测量单元所需的气源，保证测量过程中各测量单元所需17．5mL／s的恒定标准流量，各单元都配置有气体真空泵及相应的流量控制单元。辅助设备Mark11空气过滤器，对专用压缩机提供的10．5MPa压力进行调整、净化并保证仪器供气量为4Pa的正常工作压力；模拟电路部分为中央处理单元或执行单元提供信号输入；机械传动部分主要完成被测样品的贮存、传送、收集、与光电信号配合、执行测量过程中所需的各种机械协调动作；中央处理单元是测量系统的中枢，对各测量单元进行协调控制，完成信息处理、计算、显示、打印、自诊断、校准等。

质量测量通过力补偿线圈或负荷传感器来完成。

圆周／直径测量应用线位移原理完成。

CTS系列产品采用真空法，既可测量压降也可测量稀释度。

硬度测量通过测量位移量实现。

CTS、FTS系列型号及功能见表9－10－2。

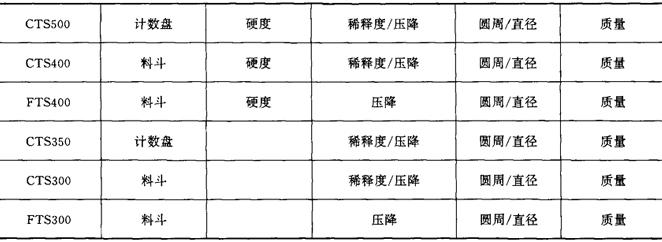

表9－10－2 CTS、FTS系列型号及功能

2．主要技术参数

CTS、FTS综合测试仪的技术参数见表9－10－3。

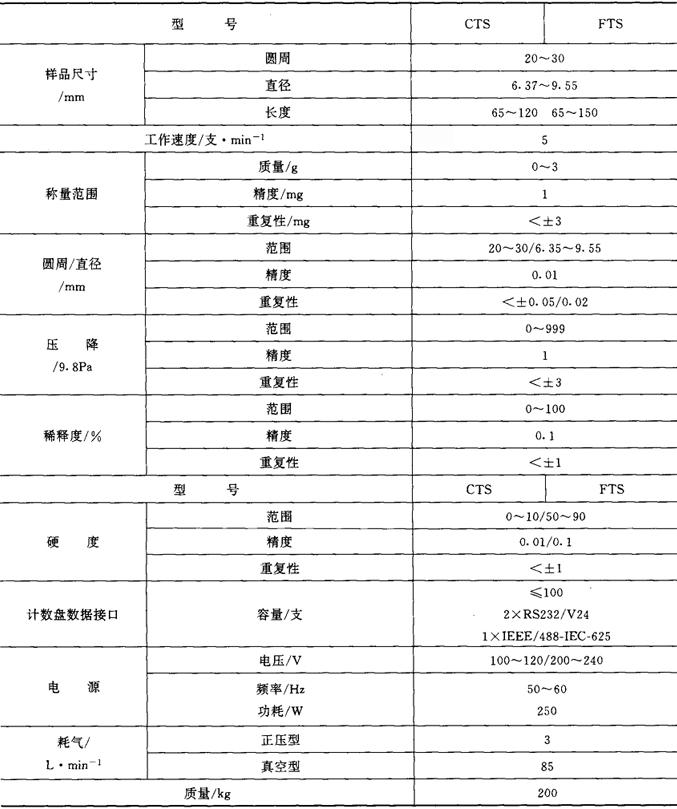

表9－10－3 CTS、FTS综合测试仪技术参数

3．外形尺寸

主机尺寸：长×宽×高为630mm×600mm×1650mm。

4．生产厂家

英国Filtrona公司。
