0Cr18Ni9Cu3(302HQ)

---

(1)钢号简介

0Cr18Ni9Cu3是在0Cr18Ni9基础上，为改进其冷成形性能而发展的钢种。铜的加入，使钢的冷作硬化倾向小，冷作硬化速度降低，因此在较小的成形力下可获得最大的冷变形，此钢主要用于冷镦紧固件生产以及深拉和胀形冷成形部件的制造和生产。

(2)化学成分

0Cr18Ni9Cu3钢的化学成分见表1－90。

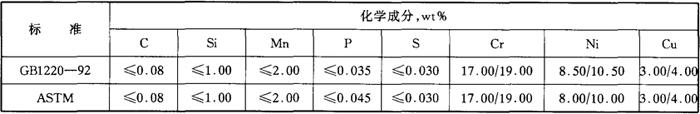

表1－90 0Cr18Ni9Cu3的化学成分

(3)室温力学性能

在不同标准中，0Cr18Ni9Cu3的室温力学性能指标见表1－91。一些实测数据见表1－92。

表1－91 0Cr18Ni9Cu3的室温力学性能指标

表1－92 0Cr18Ni9Cu3实测力学性能

(4)冷作硬化特性

0Cr18Ni9Cu3具有较低的冷作硬化特性，一些数据见图1－117。与0Cr18Ni9比较，其冷加工对强度水平的提高的幅度显着下降，较1Cr18Ni12钢的冷加工硬化倾向也低。

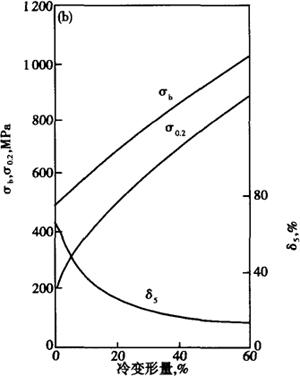

图1－117 0Cr18Ni9Cu3钢的冷作硬化特性

(5)耐蚀性

0Cr18Ni9Cu3钢的耐蚀性与0Cr18Ni9相近。在湿汽、盐雾及海洋大气中抗锈性均很好。在酸性介质中，耐氧化性硝酸的腐蚀，在还原性酸中耐蚀性不良，但优于0Cr18Ni9。一些腐蚀数据见表1－93。

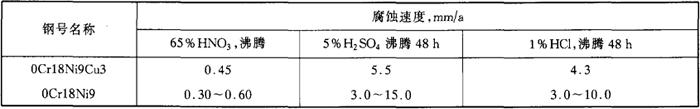

表1－93 0Cr18Ni9Cu3的耐蚀性

(6)工艺性能

a．热加工 0Cr18Ni9Cu3钢热工性能良好，但加工性能不如0Cr18Ni9，热加工温度范围偏低，推荐的热加工加热温度范围为1100～1130℃。终加工温度不低于900℃。

b．冷成形 0Cr18Ni9Cu3具有良好的冷成形性能，一些冷成形性能数据见表1－88和图1－118。

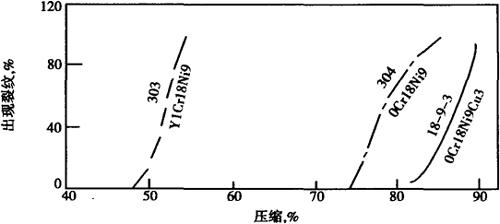

图1－118 0Cr18Ni9Cu3冷加工压缩开裂倾向

c．热处理 固溶处理温度为1010～1120℃，小截面尺寸可空冷，大截面尺寸必须水冷。消除应力退火为300～400℃×(4～8h)空冷。

d．焊接 0Cr18Ni9Cu3可采用各种常用方法进行焊接，为确保钢的最佳耐蚀效果，焊后应进行固溶退火。

(7)物理性能

0Cr18Ni9Cu3的物理性能列入表1－94。

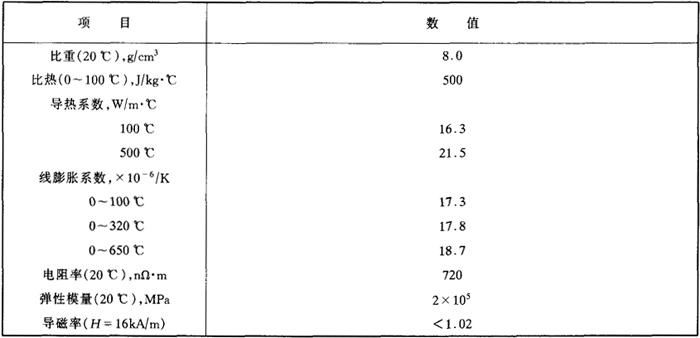

表1－94 0Cr18Ni9Cu3的物理性能

(8)应用

0Cr18Ni9Cu3主要应用于不生锈的紧固件，金属箍、环，冷冲压部件，飞机和导弹部件以及化工设备等。
